для чистовой обработки, в особенности оснащенных сверхтвердыми материалами. Эти фрезы, обеспечивающие съем до 0,4-0,5 мм на одну ступень (при многоступенчатой схеме обработки съем соответственно увеличивается) позволяют получать поверхность с параметром шероховатости Ra < 0,63 мкм и допускаемым отклонением от плоскостности не более 0,01 мм на 1 м длины. Стойкость ножей фрез при этом достигает 200-300 мин.

9.3. Некоторые конструкции специальных фрез

Фрезы концевые, ocnsiuxemme твердосплавными сегментными пластинами для обработки вязких материалов (рис. 9.5), отличаются формой пластин и их расположением, что позволяет обрабатывать

Рис, 9.5. Фреза концевая, оснащенная твердосплавными сегментными пластинами

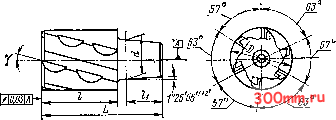

Рис. 9.6. Фрезы твердосплавные для обдирочных работ

гнезда под пластины даже на универсальном оборудовании. По сравнению с фрезами с напайными винтовыми твердосплавными пластинами они обеспечивают обработку поверхностей большей высоты, допускают большее число переточек, а по сравнению с зарубежными конструкциями более технологичны в изготовлении.

Фрезы концевые диаметром до 63 мм обдирочные с шахматным расположением напайных твердосплавных пластин (рис. 9.6, а) выпускаются рядом зарубежных фирм. Конструкция фрезы с тангенциальным расположением пластин, выпускаемой фирмой Хертель (Hertel, ФРГ), представлена на рис. 9.6, б.

Фрезы торцовые насадные с механическим креплением твердосплавных пластин в блоках представлены на рис. 9.7. Пластины 2 могут крепиться прямо к блоку 4, размещенному в пазах корпуса /, винтом 3 (рис. 9.7, а). Фрезы с таким креплением пластин

отличаются универсальностью, так как позволяют на базе одного корпуса получать фрезы для различных работ путем замены блоков с пластинами одной формы на другую. Подобные фрезы выпускает фирма Планзее {Planzee, Австрия).

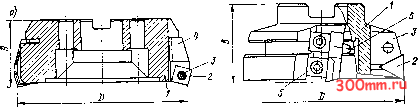

Рис. 9.7. Фрезы торцовые насадные, блочные

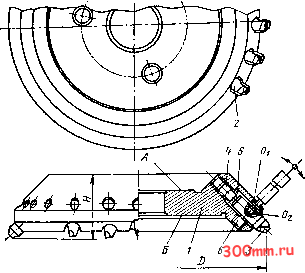

Рис. 9.8. Фреза насадная ступенчатая регулируемая со вставными ножами из сверхтвердых материалов (Л, 5 - опорные торцы; Oi, -- оси отверстий

в корпусе и ноже):

t - корпус; 2 ножи; 3 режущий элемент; 4 - упорный винт; 5 пружина; 6

крепежный винт

Крепление пластин 2, установленных в блоке 5, но закрепляемых клином 5 через корпус /, показано на рис. 9.7, б. Эти фрезы отличаются наличием регулировки в осевом направлении блока 3 с помощью эксцентрика 6. Выпускаются по ОСТ 23.5.396-81.

Фрезы торцовые, оснащенные напайными ножами из сверхтвердых материалов (эльбора-Р, гексанита-Р и др.), - регулируемые (рис. 9.8). Диаметр фрез 80-315 мм. Они отличаются материалом режущей части, наличием регулировки положения но-

жей цилиндрической формы вдоль их оси, обеспечивают возможность чистовой (взамен шлифования) обработки хрупких материалов (ножи, оснащаемые режущими элементами из кубического нитрида бора) или алюминия и сплавов на его основе (ножи, оснащенные алмазными поликристаллическими режущими элементами

ВидБ

Ступень для черновой о5ра5отни

Стипень для получистовой обработни

Рис. 9.9. Фрезы торцовые с механическим креплением круглых пластин из композита: а - концевая; б - насадная двухступенчатая:

I 4=- корпус; 2 - крепежный винт; 5 - режущая пластина; 4 - гайка; 5 - режущая пластина; 6 - узел крепления

типа карбонада и т. п.). При ступенчатом (до 6 ступеней) расположении ножей обеспечивается съем припуска до 2,5 мм, при однорядном расположении - до 0,5 мм.

Фрезы торцовые с механическим креплением круглых пластин из композита 05 (рис. 9.9, а, б) имеют диаметр от 40 до 400 мм (фрезы диаметром до 80 мм концевые, свыше 80 - насадные). Пластины высокой степени точности диаметром 7,0 мм высотой 4,76 мм. Имеют одно- или двухрядное расположение. Припуск, снимаемый фрезами с однорядным расположением пластин, - до 2,5 мм, с двухрядным - до 5 мм.

Разновидности фрез с механическим креплением прецизионных круглых пластин из композита были приведены в табл. 9.6.
