ортографическая проекция

Чтобы помочь нам лучше понять объекты земной поверхности и особенности ее неровностей, неоднократно проводились геодезические съемки Земли. Эти исследования дали определение многих сфероидов, описывающих форму Земли. Как правило, сфероид выбирается для одной страны или определенной территории. Сфероид, наилучшим образом подходящий для одного географического региона, не обязательно подойдет для другого региона. До недавнего времени в геодезических измерениях в Северной Америке использовался сфероид, определенный Кларком в 1866. Большая полуось сфероида Кларка 1866 равна 6,378,206.4 метра, малая полуось - 6,356,583.8 метра.

Из-за гравитационных различий и разнообразия объектов поверхности, Земля не является ни правильной сферой, не правильным сфероидом. Использование спутниковых технологий позволило выявить несколько отклонений от правильного эллипса; например, Южный полюс расположен ближе к экватору, чем Северный полюс. Сфероиды, определенные при помощи спутников, вытесняют старые сфероиды, полученные с использованием наземных вычислений. Например, новым стандартным эллипсоидом для Северной Америки является эллипсоид Геодезическая система привязки 1980 года (Geodetic Reference System of 1980 - GRS 1980), радиусы которого равны 6,378,137.0 и 6,356,752.31414 метрам.

Поскольку изменение системы координат сфероида приводит к изменению всех значений предыдущих измерений, многие организации не перешли на новые (и более точные) сфероиды.



Датумы

В то время как сфероид аппроксимирует форму Земли, датум определяет положение сфероида относительно центра Земли. Датум предоставляет систему отсчета для определения местоположения объектов на поверхности Земли. Он определяет начальную точку и направление линий широты и долготы.

Если вы измените датум, или, более точно, географическую систему координат, значения координат ваших данных изменятся. Ниже приведены координаты (в градусах, минутах, секундах) для контрольной точки в г. Редландс, штат Калифорния, в системе координат Североамериканского датума 1983 года (NAD 1983 или NAD83):

-117 12 57.75961

34 01 43.77884

Та же точка в системе координат Североамериканского датума 1927 года (NAD 1927 или NAD27) будет иметь координаты:

-117 12 54.61539 34 01 43.72995

Значение долготы отличается примерно на три секунды, в то время как значение широты отличается примерно на 0.05 секунды.

В последние 15 лет спутниковые данные предоставили геодезистам новые измерения для определения эллипсоида, который наилучшим образом определяет форму Земли и который соотносит координаты с центром массы Земли. Геоцентрический датум использует центр масс Земли в качестве начальной точки. Наиболее поздним из разработанных и одним из широко используемых датумов является Геодезическая система мира 1984 года (WGS84 - World Geodetic System of 1984).

Она служит основой для поддержки определения местоположения по всему миру.

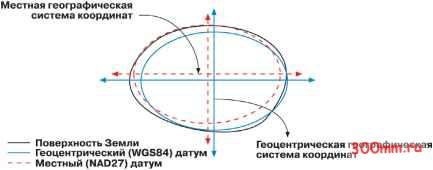

Местный датум центрирует сфероид таким образом, что он наилучшим образом описывает поверхность Земли для данной конкретной территории. Точка на поверхности сфероида поставлена в соответствие определенной точке на поверхности Земли. Эта точка известна как начальная точка датума. Координаты начальной точки зафиксированы, и все остальные точки являются расчетными по отношению к этой точке. Начало системы координат местного датума не расположено в центре Земли. Центр сфероида местного датума смещен относительно центра Земли. Местными датумами являются системы координат NAD27 и Европейский датум 1950 года (ED 1950) . Датум NAD 1927 разработан для Северной Америки, а датум ED 1950 - для использования в Европе. Поскольку местный датум столь тесным образом связывает сфероид с определенной территорией на поверхности Земли, он не подходит для использования за пределами того региона, для которого он был разработан.




Два горизонтальных датума, которые используются почти исключительно в Северной Америке, это - Североамериканская система координат 1927 г. (NAD27) и Североамериканская система координат 1983 г.

(NAD83).

NAD 1927

Североамериканская система координат 1927 г. NAD 1927 для представления формы Земли использует сфероид Кларка 1866 г. Начало координат этого датума - это точка на поверхности Земли, известная как Мидес Рэнч (Meades Ranch), шт. Канзас. Многие контрольные точки датума NAD27 были рассчитаны на основе наблюдений, выполненных в 1800-х гг. Эти расчеты выполнялись вручную по частям в течение многих лет. Поэтому ошибки варьировали от станции к станции.

NAD 1983

Многие технологические достижения в методах ведения съемки и геодезических работ со времени введения NAD27 - электронные теодолиты, системы спутникового позиционирования GPS, интерферометрия сверхдлинной линии базиса и допплеровские системы - позволили обнаружить слабые места в существующей сети контрольных точек. Различия стали особенно заметными при попытках привязать существующие контрольные точки к новым точкам, полученными при вновь проведенных съемках. Введение нового датума позволило использовать для всей территории США и прилегающих районов единый датум.

Североамериканский датум 1983 года основан на данных как наземных, так и спутниковых наблюдений, и использует сфероид GRS80. Начальная точка этого датума - центр масс Земли. Это влияет на значения широты-долготы точек на поверхности, и привело к смещению местоположения предыдущих контрольных точек в Северной Америке, иногда на расстояние до 500 футов. Усилия нескольких стран в течение десяти лет связали воедино сеть контрольных точек для Соединенных Штатов, Канады, Мексики, Гренландии, стран Центральной Америки и Карибского бассейна.

Сфероид GRS 1980 практически совпадает со сфероидом WGS 1984. Системы координат WGS 1984 и NAD 1983 являются геоцентрическими системами. Поскольку обе системы близки, датум NAD 1983 сопоставим с данными GPS. Необработанные данные GPS даются фактически в системе координат WGS 1984.

HARN ИЛИ HPGN

В США на государственном уровне продолжаются попытки привести датум NAD83 к более высокому уровню точности на основе использования современных методов съемки, доступность которых при разработке датума NAD83 была ограничена. Этот проект известен под названием Сеть высокоточной привязки (High Accuracy Reference Network - HARN), или Высокоточная геодезическая сеть (High Precision Geodetic Network - HPGN) и является совместным проектом Национальной Геодезической службы США (National Geodetic Survey) и отдельных штатов. К настоящему моменту съемка была проведена для всех штатов, но не все данные были обнародованы. К сентябрю 2000 года были опубликованы гриды для 44 штатов и двух территорий.

ДРУГИЕ ДАТУМЫ ДЛЯ СОЕДИНЕННЫХ ШТАТОВ

Для Аляски, Гавайев, Пуэрто-Рико, Виргинских островов и некоторых Алеутских островов использовались другие датумы, отличные от NAD 1927. Обратитесь к главе 3, Географические преобразования , для более подробной информации. Новые данные привязаны к системе координат NAD 1983.
