*1 Значения номинального врашаюшего момента Г указаны для муфт из сталей марки 40 или 35Л, для муфт, изготовляемых из чугуна марки СЧ 20, значения Г вдвое меньше указанных в таблице. При применении материалов с более высокими механическими свойствами допускается увеличение значения Г до пределов, устанавливаемых расчетным методом.

= 11; 12; 14; 16; 18; 20; 22; 25; 28; 30; 32; 35; 36; 40; 45; 50; 55; 60; 63; 70; 80; 90; 100; НО; 125; 140 мм являются предпочтительными величинами.

ГОСТ предусматривает также d свыше 150 мм и номинальные врашаюшие моменты более 25 ООО Нм.

Масса приведена для стальных муфт. Для чугунных муфт масса должна быть не более 0,95 от указанной.

Размеры шпоночных пазов и предельные отклонения - по ГОСТ 23360-78 и ГОСТ 10748-79.

Допускается сочетание полумуфт в разных исполнениях и с различными диаметрами посадочных отверстий.

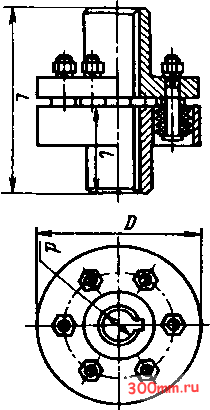

Пример условного обозначения фланцевой муфты, передаюшей номинальный кругяший момент Т= 16 Н м с диаметром посадочного отверстия = 12 мм, полумуфты исполнения I, из стали, климатического исполнения У, категории 3:

Муфта фланцевая 16-12-П-УЗ ГОСТ 20761-96

То же, из чугуна:

Муфта фланцевая 16-12-}2-УЗ ГОСТ 20761-96

То же, одна полумуфта с диаметром посадочного отверстия d= 12 мм исполнения 1, другая - с диаметром d - 18мм исполнения 2, обе полумуфты из стали:

Муфта фланцевая 16-12-11-18-21-УЗ ГОСТ 20761-96

5. Упругие втулочно-пальцевые муфты (do ГОСТ 21424-93)

Упругие втулочно-пальцевые муфты обшего назначения применяют для соединения соосных валов при передаче врашаюшего момента от 6,3 до 16 ООО Нм и уменьшения динамических нагрузок, климатических исполнений У и Т для категорий 1-3 и климатических исполнений УХЛ и О для категории 4 по ГОСТ 15150- 69

Полумуфты изготовляют в следуюших исполнениях:

- с цилиндрическими отверстиями для длинных концов валов по ГОСТ 12080-66; - цилиндрическими отверстиями для коротких концов валов по ГОСТ 12080-66; 3 - с коническими отверстиями для длинных концов валов по ГОСТ 12081-72; - Z коническими отверстиями для коротких концов валов по ГОСТ 12081-72.
