ГОСТ предусматривает 2-й ряд диаметров d и dy 19;24;30;35;38;42;48;55;60;65;70; 75;85;95; 120; 130; 150 мм.

Допускается замена упругих втулок набором колец с наружным и внутренним диаметрами, равными диаметрам втулки.

Допускается предельное отклонение d по Н8.

Полумуфты изготовляют из чугуна марки СЧ 20. Допускается изготовлять полумуфты из других материалов с механическими свойствами не ниже, чем у чугуна марки СЧ 20.

Материал пальцев-сталь, с механическими свойствами не ниже, чем у стали марки 45 по ГОСТ 1050-88.

Размеры шпоночных пазов и предельные отклонения - по ГОСТ 23360-78 для исполнений 1; 3 и ГОСТ 10748-79 для исполнений 2, 4.

Ширина шпоночных пазов для муфт исполнений 3 и 4 - по ГОСТ 12081-72.

Допуски углов конусов отверстий (поверхность А) - 9 степени точности ГОСТ 8908-81.

Допускаются другие виды соединений муфт с валами.

Допускается сочетание полумуфт разных исполнений с различными диаметрами поса- очных отверстий в пределах одного номинального вращающего момента.

Условное обозначение муфты должно содержать наименование муфты, цифры, харак-Ризующие номинальный вращающий момент, диаметр посадочного отверстия, исполнение полумуфт и климатическое исполнение муфты по ГОСТ 15150-69.

Пример обозначения упругой втул очно-пальцевой муфты с номинальным вращающим моментом 250 Нм, диаметром посадочного отверстия г/ = 40 мм, исполнения полумуфт 1, климатическим исполнением У, категории 3:

Муфта 250-40-1-УЗ ГОСТ 21424-93

То же, исполнения полумуфт 2:

Муфта 250-40-2-УЗ ГОСТ 21424-93

То же, номинальным вращающим моментом 250 Нм, одна из полумуфт диаметром d = 32 мм, исполнения 1, другая - диаметром г/ = 40 мм, исполнения 4, климатическим исполнением Т, категории 2:

Муфта 250-32-1-40-4-Т2 ГОСТ 21424-93

Примечание. В обозначении муфты после значения номинального вращающего момента указывают обозначение полумуфты с отверстиями для крепления пальцев.

6. Продольно-свертные муфты (по ГОСТ 23106-78 в ред. 1990 г.)

Назначение; для соединения цилиндрических валов при передаче вращающего момента без смягчения динамических нагрузок и компенсаций смещений, климатических условий У и Т, категорий 1,2, 3 и климатических исполнений УХЛ и О категорий 4 по ГОСТ 15150-69.

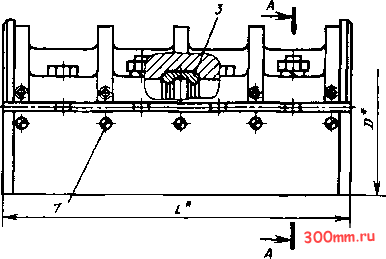

Основные параметры, конструкция и размеры муфт

Размеры, мм

полумуфта; 2 - по.тукожух, 3 - фиксирующие полукольца; 4 - болт по ГОСТ 7796-70; гайка по ГОСТ 5916- 70; 6 - щайба по ГОСТ 6402-70; 7 - винт по ГОСТ 17473-80

Размеры для справок Верхний полукожух не показан.

Примечание. При наличии на валах элементов, фиксирующих муфту по продольной и, фиксирующие полукольца не применять.

Допускается применение муфт без кожуха при условии установки стационарного офажде-

ния.

Пример обозначения продольно-свертной муфты с номинальным вращающим моментом Т - 125 Нм, диаметром посадочных отверстий в полумуфгах под валы 28 мм, с фиксирующими полукольцами климатического исполнения У, категории 3 по ГОСТ 15150-69:

Муфта 125-28-}-УЗ ГОСТ23106-78

То же, но без фиксирующих полуколец:

Муфта 125-28-2-УЗ ГОСТ 23106-78
