Примечание. Для муфт без фиксирующих полуколец канавку (поверхность Ж) в полумуфтах не выполнять.

Технические требования к полумуфтам. Материал-чугун СЧ 20 по ГОСТ 1412-85. Допускается изготовление из других материалов с механическими свойствами не ниже, чем у чугуна СЧ 20.

Класс точности размеров отливок - 8, степень коробления отливок - 8, класс точности массы отливок - 13 по ГОСТ 26645-85. Формовочные уклоны - по ГОСТ 3212-92. Литейные радиусы -от 3 до 7 мм.

Виды покрытий полумуфт и толщина покрьггий в зависимости от условий хранения и эксплуатации муфт - по ГОСТ 9.303-84 и ГОСТ 7462-73.

Технические требования к покрытиям полумуфт - по ГОСТ 9.301-86.

IT15

Неуказанные предельные отклонения размеров: отверстий Я14, валов Л14, остальных ±---

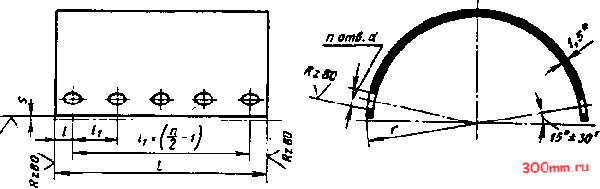

Полукожух, деталь 2 Размеры, мм

*Размер для справок.

Пример обозначения полукожуха муфты с номинальным вращающим моментом 125 Нм, климатического исполнения У, категории 3 по ГОСТ 15150-69,

Полукожух 125-УЗ ГОСТ 23106-78

Технические требования к полукожухам.

Б 1,5 ГОСТ 19904-90 Материал-Лист 4-111СтЗкпГОСТ 16523-89

Допускается изготовление полукожухов из других материалов с механическими свойствами не ниже, чем у стали СтЗ по ГОСТ 380-94.

Виды покрытий полукожухов и толщина покрытий в зависимости от условий эксплуатации Фт - по ГОСТ 9.303-84 и ГОСТ 7462-73.

.Технические требования к покрытиям полукожухов - по ГОСТ 9 301-86.

Фиксирующие полукольца, деталь 3

Размеры, мм

RiAQ
