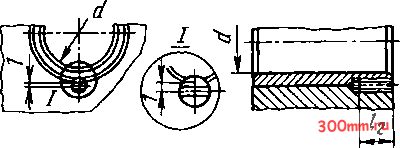

Фиксация втулок в корпусах

df сверлить при сборне

2фасни

Размеры, мм

Предназначены для подшипников скольжения общего назначения

X т п

m X X

Материал втулок: антифрикционный чугун АЧС-1 или АЧК-2.

Предельные отклонения наружного диаметра D по u8. Предельные отклонения размеров, не ограниченных допусками: для валов - по Ы4, для остальных - по ±1Т14/2.

Допуски перпендикулярности оси втулки относительно ее торцов и торцовое биение по 8-й степени точности ГОСТ 24643-81. Радиальное биение отверстия d относительно диаметра D по 6-й степени точности ГОСТ 24643-81. Овальность, конусообразность, бочкообразность отверстий по 7-й степени точности ГОСТ 24643-81. Допускается изготовление смазочных канавок другой формы.

До 25

8-16

28-40

10-12

12-20

45-70

12-14

16-30

75-90

16-18

20-40

95-120

18-20

30-45

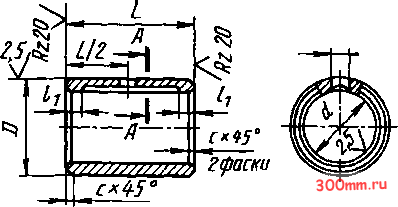

11. Металлические гладкие вкладыши корпусов

Предназначены для подшипников скольжения общего назначения.

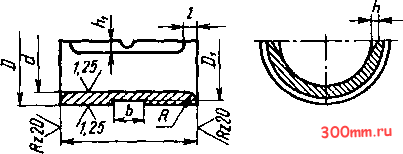

Вкладыши верхние

Исполнение! А U2

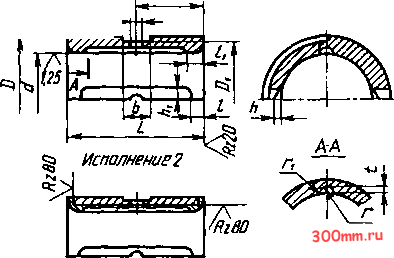

Вкладыши нижние

Исполнение 1

Исполнение? t--т

Размеры, мм
