Продолжение табл. 9

Обозначение муфт содержит наименование муфты и цифры, характеризующие номинальный вращающий момент, диаметр отверстия полумуфгы и исполнение.

Пример условного обозначения кулачково-дисковой муфты с номинальным вращающим моментом Т = 250 Им, диаметром посадочного отверстия полумуфт 32 мм, с полумуфтами исполнения 1, климатического исполнения У, категории 3:

Муфта 250-32-1-УЗ ГОСТ 20720-93

То же, но при исполнении одной полумуфты 1, другой - 3:

Муфта 250-32-1-3-УЗ ГОСТ 20720-93

То же, но с диаметром посадочного отверстия одной полумуфгы D = 32 мм, исполнения 1, другой полумуфты с диаметром d= 40 мм, исполнения 2:

Муфта 250-32-1-40-2-УЗ ГОСТ 20720-93

Технические требования. Допускается применять сочетание полумуфт разных типов и исполнений с посадочными отверстиями различных диаметров в пределах одного номинального вращающего момента, а в технически обоснованных случаях - различных номинальных вращающих моментов.

Значения номинального вращающего момента указаны для муфт постоянными по значению и направлению нагрузками, полумуфты которых изготовляют из сталей марки 45 по ГОСТ 1050-88 или марки 45Л по ГОСТ 977-88 твердостью рабочих поверхностей пазов 40-45НКСэ, а диски - из стали марки 40Х по ГОСТ 4543-71 с твердостью рабочих поверхностей выступов 45-50НКСэ.-

При использовании других материалов, при переменных нагрузках и при частотах вращения, отличающихся от указанных, значения вращающего момента, передаваемого муфтой, определяются расчетным путем.

Размеры шпоночных пазов и предельные отклонения - по ГОСТ 23360-78 и ГОСТ 10748-79.

Ширина шпоночных пазов для полумуфт исполнений 3 и 4 - по ГОСТ 12081-81. Допуски углов конусов отверстий - по 9-й степени точности ГОСТ 8908-81.

10. Муфты с промежзггочиой 11{шзмат1пеской дстялыо

Назначение: для присоединения электродвигателя к механизму и присоединения отдельных валов внутри механизма. Рекомендуется применять при отсутствии резко ударной нагрузки и при нагфяжснии кручения валов до т = 25 МПа.

Муфта допускает параллельное смещение валов гфи сборке до 0,2 мм, при работе до 0,01г/ + 0,25 мм и угловое смещение до 40*.

Передаваемый вращающий момент муфт

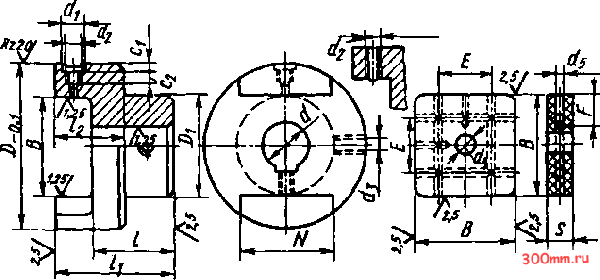

Полумуфты и призматическая деталь

Размеры, мм

Выполнение для 25 35 мм

Материал - сталь СтЗ для полумуфт с 45 мм; чугун СЧ 10 для полумуфт с г/ > 45 мм; Кстолит поделочный для призматической детали.

Допускаемое предельное отклонение для размера Л в полумуфте по HI2, в призматической -Э2и по Ы2.

11. Шарнирные муфты (по ГОСТ 5147-80)

Шарнирные муфты предназначены для соединения цилиндрических валов, которые устанавливают под углом до 45° при передаче вращающего момента от 11,2 до 1120 Нм без смягчения динамических нагрузок, в климатических исполнениях У и Т для категорий 1, 2, 3, климатических исполненшос УХЛ и О для категорий 4 по ГОСТ 15150-69.

Муфты изготовляют двух типов: одинарные и сдвоенные с промежуточной спаренной вилкой.

Полумуфты для каждого типа муфт следует изготовлять в двух исполненшсс: на длинные и короткие концы валов.

Допускается сочетание полумуфт в разных исполнениях с различными диаметрами посадочных отверстий d в пределах одного номинального вращающего момента.

Допускается посадочное отверстие d и одной из полумуфт уменьшать до значения, установленного в таблице для других номинальных вращающих моментов.

Допуски углов конусов отверстий пол штифты - по 8-й степени точности ГОСТ 8908-81.
