Пример условного обозначения пальца для муфты, передаюшей вращающий момент 140 Нм, в климатическом исполнении У и категории 3 по ГОСТ 15150-69:

Палец 140~УЗ ГОСТ 5147-80

Втулка

Размеры, мм

0,63

k фаски

Пример условного обозначения втулки для муфты, передаюшей номинальный Ращающий момент 140 Нм, в климатическом исполнении У и категории 3 по 15150-69:

Втулка 140~УЗ ГОСТ 5147-80

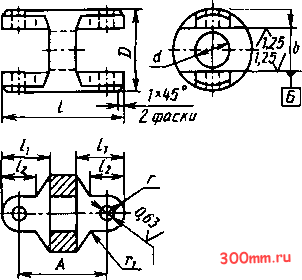

Внлка спаренная

Размеры, мм

атгл

Ъотб. dj

Пример условного обозначения спаренной вилки для муфты, передающей номинальный вращающий момент 140 Н-м, в климатическом исполнении У и категории 3 по ГОСТ 15150-69:

Вилка спаренная 140~УЗ ГОСТ 5147-80

Технические требования на детали шарнирных муфт. Полумуфта и вилка спаренная. Материал-сталь 20Х по ГОСТ 4543-71. Допускается изготовление из других материалов с механическими свойствами не ниже, чем у стали 20Х после термообработки.

Виды и толщина покрытий в зависимости от условий хранения и эксплуатации муфт - по ГОСТ 9.306-85, ГОСТ 7462-73. Технические требования к покрытиям - по ГОСТ 9.301-86.

Отклонение от соосности отверстий диаметром d\ (вилка) и г/3 (полумуфта) -

не более 0,02 мм.

Неуказанные предельные отклонений размеров: отверстий Н14, валов h4, остальных ±1Т14/2.

Крестовина, палец, втулка-Материал - сталь 40Х по ГОСТ 4543-71. Допускается изготовление из других материалов с механическими свойствами i*i ниже, чем у стали 40Х после термообрабоТ-j ки. Твердость 49 ... 53 HRCg. ]

Виды и толщина покрытий в зависимо-j сти от условий хранения и эксплуатации I муфт - по ГОСТ 9.306-85. Технические бования к покрытиям - по ГОСТ 9.301-86.

Назначение; для соединения соосных валов при передаче вращающего момента от 63 до 1600 Н м без уменьшения динамических нагрузок, климатических исполнений У и Т для категорий 1-3, климатических исполнений УХЛ и О для категорий 4 по ГОСТ 15150-69. Муфты изготовляют двух типов: тип 1 - с однорядной цепью, тип 2 - с двухрядной цепью. Полумуфты изготовляют следующих исполнений;

1 - с цилиндрическим отверстием для коротких концов валов по ГОСТ 12080-66;

2 - с коническим отверстием для коротких концов валов по ГОСТ 12081-72;

3 - с отверстием на валы с эвольвентиыми шлицами по ГОСТ 6033-80;

4 - с отверстием на валы с прямобочными шлицами по ГОСТ 1139-80.

Допускается изготовлять полумуфты для длинных концов валов по ГОСТ 12080-66 и ГОСТ 12081-72. Допускаются другие виды соединения полумуфт с валами.

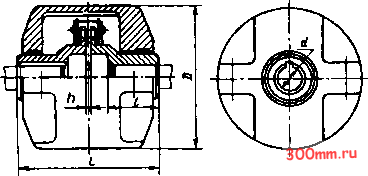

Основные параметры, габаритные и присоединительные размеры цепных муфт

Тип 1 Исполнение 1

Исполнение 2 Остальное - см. исп. 1

Исполнение 4 . . Остальное - см. исп. 1

Исполнение 3

----- Остальное - см. исп. 1

Тип 2 Исполнение 1,2. 3, 4 Остальное - см. исп. 1

DC X
