Штифт 8

Размеры, мм

7zzzzzzzzzmzr\

муфты

160 200

di e9

Масса, кг

0,004

0,008

муфты

(+0,20 +0,15)

(-0,5)

10,5

12,5

Масса, кг

0.06

0,10

Материал - сталь ШХ15. Твердость 59,5 ... 65,5 HRC. Неуказанные предельные отклонения по Ы4. Ht4, ± или

Общее число циклов нафужения муфты (число включений) до 5 10.

При большем числе включений и передаче максимального для данного типоразмера вращающего момента вследствие изнашивания рабочих поверхностей ступицы, обоймы и ролика может начаться проскальзывание муфты.

Передаваемый вращающий момент указан для условий максимального числа циклов включений и максимальной частоты вращения. При уменьшения числа циклов включений и частоты вращения передаваемый вращающий момент может быть увеличен до 20%.

ПРЕДОХРАНИТЕЛЬНЫЕ МУФТЫ

Эти муфты служат для ограничения передаваемого момента и предохранения частей механизмов от поломок при перегрузках, превышающих расчетные.

Втулочные муфты со срезньш штифтом

Размеры муфты (рис. 7) принимают I - (3 5)в. /)= (1,5+1,84 или берут из табл. 1.

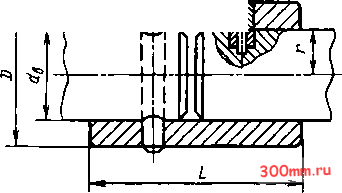

Рис. 7, Предохранительная втулочная муфта со срезным штифтом

Исходными данными являются:

1. Наибольший номинальный вращающий момент Гном, передаваемый муфтой, Нмм.

2. Расчетный вращающий момент Г срабатывания муфты Нмм, во избежание случайных включений муфты берут Т - \ ,25 Тном-

3. Радиус расположения поверхности среза г, мм.

4. Материал предохранительного штифта: среднеуглеродистые стали.

5. Временное сопротивление разрыву (в зависимости от марки стали штифта) Ов, МПа.

Для расчета из табл. 22 берут коэффициент пропорциональности К между пределами прочности на срез и на разрыв.

При проектированном расчете для выбора Апредварительно задается d.

Расчетный предел прочности на срез штифта, МПа

Диаметр предохранительного штифта (проектировочный расчет), мм

71ГТ

Предельный вращающий момент, Нмм, при котором происходит срез штифта (проверочный расчет),

я dr т. Г =-

22. Коэффициент пропорциональности К

Значения К приведены для муфт с осевым расположением штифтов. В муфтах с радиальным £112112Уснисм штифта коэффициент /Г следует увеличивать на 5-10% .
