Кулачковые, шариковые и фрикцио

23. Кулачковые, шариковые в фршооп

Муфты общемашиностроительного применения предназначены для предохранения привода от перегрузок при передаче вращающего момента от 4 до 400 Нм, климатических исполнений; У и ТС категорий 2-4, УХЛ и О категорий 3.1, 4, 4.1, 4.2 по ГОСТ 15150 для эксплуатации без смазки (всухую), У и Т категорий 1-5, УХЛ и О категорий 3.1, 4, 4.1, 4.2, 5 по ГОСТ 15150 для эксплуатации в масляной ванне.

Предохранительная кулачковая муфта по ГОСТ 15620-93

Предохранительная шариковая муфта по ГОСТ 15621-77

HHbie предохранительные муфты иные предохранвтельные муфты

Допускаемое отношение моментов срабатывания

макс

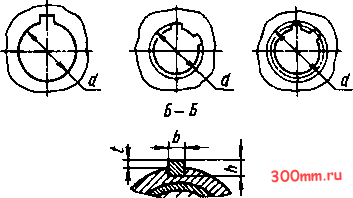

1,3. Полумуфты изгото вля ют

трех исполнений:

1 - с цилиндрическим посадочным отверстием и шпоночным пазом по ГОСТ 23360-78;

2 - со шлицевым посадочным отверстием, соответствующим соединению средней серии по ГОСТ 1139-80;

J - с эвольвентным шлицевым отверстием по ГОСТ 6033-80.

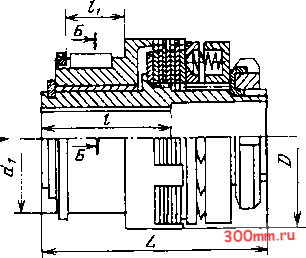

Предохранительная фрикционная муфта по ГОСТ 15622-96

Размеры, мм

Вид А

Исполнение 1 Исполнение 2 Исполнение 3

*ГОСТы предусматривают 2-й ряд для исполнения 1 как менее предпочтительный.

ГОСТ 15622-96 предусматривает муфты с моментом Гдо 16 ООО Н м. Цдя размера b предельные отклонения по ГОСТ23360-78. п допускаемая частота вращения.

По ГОСТ 15622-96 материал фрикционной пары при относительной скорости скольжения: до 3 м/с - сталь по стали; свыше 3 м/с - бронза по стали.

Допускаемое давление на фрикционных поверхностях - не более 0, МПа

Пружины - по ГОСТ 13766-86
