Пример условного обозначения предохранительной кулачковой муфты с номинальным вращающим моментом 63 Н м, диаметром посадочного отверстия 25 мм, исполнения 1, климатического исполнения У и категории 3;

Муфта 63-25-УЗ ГОСТ 15620-93 То же, исполнения 2 с наружным диаметром шлицев d - 25 мм:

Муфта 63-62Ы255-У3 ГОСТ 15620-93

То же, исполнения 3 с номинальным диаметром зубьев шлицев, = 25 мм, модулем

1,5 мм:

Муфта 63-25x1,5УЗ ТОСТ 15620-93

23,а. Обозначение посадочных отверстий муфт с прямобочными шлицами по ГОСТ 1139-80

Размеры, мм

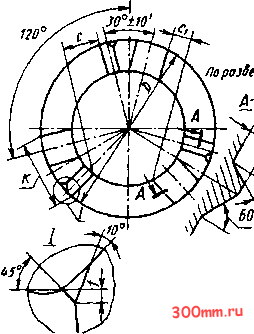

24. Элементы кулачковых предохранительных муфт

Основные размеры кулачковых предохранительных муфт те же, что и основные размеры кулачковых муфт (см. табл. 14).

Грань кулачка, расположенная под углом 30 является рабочей.

Направление вращения валов - в одну сторону, согласно расположению граней.

Сила на кулачках:

Сила, Н............. 3600 4350 5770 7350 9800 11 300 14 870

Диаметр муфты D, мм 40 45 50 55 60 70 80

Сила, Н . ............ 1F94O 23~500 28 560 32~840 45 940 60~350

Диаметр муфты Z), мм 90 100 110 125 140 160

Степень вероятности включения без холостого хода:

Вероятность включения, %............... 70 67 64

Диаметр муфты /), мм................. . 40-60 70-100 110-160

Расчетные формулы для кулачковых предохранительных муфт те же, что и для ку-

25. Дисковые муфты со срезным штифтом

Размеры, мм

После сборки сделать

А 71 в

О X тэ

сг ЕС

Штифты цилиндрические по ГОСТ 3128-70; 1,5x18; 2x18; 3x18; 4x30; 5x30; 6x45; 8x45; 10x45. Материал: втулок-сталь 40Х, твердость 49,5 НКСэ; пробок-сталь 30, твердость 36,5 НКСэ-
