Пружинно-кулачковые муфты

Предохранительные пружинно-кулачковые лсуфты (рис. 8) рассчитывают на контактную прочность и изгиб так же, как и сцепные кулачковые муфты.

Допускаемый вращающий момент по контактным напряжениям, Нмм,

Т = 0,5Z) Z b hp,

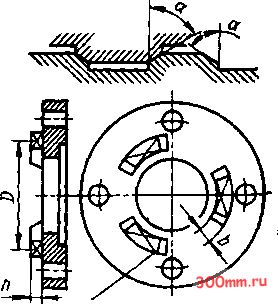

где D - средний диаметр кулачков, мм; обычно D выбирается в пределах 1,25-2,5 диаметра вала;

Z - число кулачков; b ~ ширина кулачков, мм; h - высота кулачков, мм;

р - допускаемое номинальное давление, принимают равным 30 МПа.

Допускаемый вращающий момент по изгибу (определяют для кулачков с плоскими гранями при г >11)

Dz b

где 1 - расчетное число кулачков, равное 1/2-1/3 общего числа кулачков;

[<Уц] - допускаемое напряжение на изгиб, МПа, выбирают по пределу текучести с запасом не ниже 1,5;

/ - толщина кулачков у основания, см; при беззазорном сцеплении:

7 О L

где а - угол наклона рабочих граней, практически принимают не более 65°,

Потребную силу сжатия пружины Рр, Н, для передачи вращающего момента определяют из следующих уравнений:

tga;

2Г Р =- Р D

-Pl)-f/2

Гр - расчетный вращающий момент.

мм; Нмм; Тр - 1,3 Гном (Тном - наибольший номинальный вращающий момент);

D - средний диаметр кулачков, мм;

а - угол наьслона рабочих граней, градусы;

Pi - угол трения между кулачками (для стали 5-6);

fi - коэффициент трения в штгицевом (шпоночном) соединении (для стали 0,15- 0,16);

d - диаметр вала, мм.

Формула (1) не учитывает сил трения в кулачках и в шлицевом соединении, что соответствует работе муфты при длительной перегрузке. При мгновенных перегрузках предполагается действие сил трения и расчет ведут по формуле (2).

Для, надежности работы муфты кромки кулачков следует закруглять.

Закоиглить

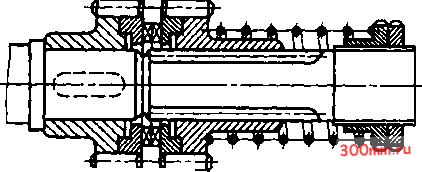

прппхпянительняя пружинно-кулачкоБая муфта

26. Камни для перевода муфт

Размеры, мм

Тип А

Материал: для типа А - чугун СЧ 20, текстолит, бронза;

для типа Б - сталь 40Х, твердость 49,5 НЯСэ.

ЭЛЕКТРОМАГНИТНЫЕ МНОГОДИСКОВЫЕ МУФТЫ С МАГНИТОПРОВОДЯЩИМИ ДИСКАМИ (по ГОСТ 21573-76 и ГОСТ 21574-88)

Муфты электромагнитные многодисковые с магнитопроводящими дисками работают со смазкой.

Устанавливаются следующие исполнения муфт:

Э1М ... 2 - муфты с контактным токо-подводом.

Э1М ... 4- муфты с бесконтактным то-коподводом.

Э1М ... 6 - муфты тормозные с ведо-Ь1ми внутренними дисками.

Основные параметры и размеры муфт приведены в табл. 27-30.

TexBmeciaie требования. Муфты долж-

изготовляться в соответствии с требова-иями ГОСТ 21574-88, ГОСТ 21573-76 и

по рабочим чертежам, утвержденным в установленном порядке. Технические данные муфт приведены в табл. 33.

Муфты Э1М ... 2, Э1М ... 4, Э1М ... 6 должны применяться для работы в условиях, обеспечивающих смазывание фрикционных дисков минеральным маслом с кинематической вязкостью 17-23 mmVc при температуре 50 С.

Муфты не должны применяться в среде взрывоопасной или содержащей агрессивные пары и газы в концентрациях, могущих привести к повреждению деталей муфты ити изменению свойств смазочного материала.

27. Основные параметры н размеры электромагнитных муфт исполнений Э1М ... 2, Э1М ... 4

Размеры, мм

Исполнение 4 I

Исполнение 31M...f А

>0

Ь-ппазов
