По две шпонки, расположенных под углом 180° одна относительно другой.

30. Размеры шлицевых отверстий, мм

Шлицевые отверстия с посацкой по наружному диаметру исполнений: 1Н, 2Н, ЗН; отклонения: D -по Н7, d по Н12, Ь - по F8.

Шлицевые отверстия с посадкой по внутреннему диаметру исполнений: IB, 2В, ЗВ; отклонения D -по В12, d -по Н7,

Допускается изготовление муфт, силовые параметры которых превосходят указанные в таблицах 27, 28 для данного габарита, при коэффициенте превышения ф = 1,58. Неуказанные предельные отклонения размеров:

IT14

охватывающих - по Я12, охватываемых - по hi 2, прочих - по ±~2~

Обозначение муфт содержит наименование серии (Э1М), обозначение габарита впервые две цифры), исполнение (третья цифра) и обозначение отверстия (через тире).

Примеры обозначений муфт серии Э1М. Муфта габарита 08 с контактным токоподводом и посадочным отверстием исполнения 1А:

Э1М082-1А ГОСТ21573-76

То же, габарита 09 с бесконтактным токоподводом и посадочным отверстием исполнения 2Н:

ЭШ 094-2Н ГОСТ 21573- 76

То же, габарита 10 - тормозная с ведомыми внутренними дисками и посадочным отверстием исполнения ЗВ:

ЭШ106~ЗВ ГОСТ 21573--76

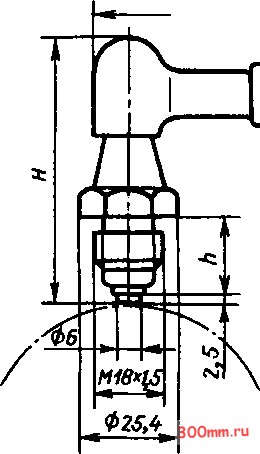

31. Рекомендуемые основные размеры щеткодержателей к муфтам Э1М ... 2, мм

Обозначение щеткодержателя

ЭМЩ2А-20

ЭМЩ2А-40

ЭМЩ2А-60

ЭМЩ2А-80

ЭМЩ2А-100

66,5

19,5

32. Рекомендуемые отверстия для подачи смазки для муфт исполнения Э1М ... 2, Э1М ... 4

7ZZZ2ZZZZZZZZL

EZ22

группы посадочных отверстий;

А - гладкие; В - шлицевые для центрирования по внутреннему диаметру; Я - шлицевые для центрирования по наружному диаметру-
