35. Параметры номинального режима

Обозначения; N - число циклов, / - динамическая нагрузка.

Ресурс (число циклов N), который должна отработать каждая муфта, должен быть для номинального режима не менее приведенного в табл. 35.

Дополнительные источники

Ряховский о. А., Иванов С. С.

Справочник по муфтам. Л.: Политехника, 1991.

Муфты зубчатые. ГОСТ Р50895-96.

Муфты упругие с промежуточным диском-ГОСТ 25021-81.

Муфты дисковые полужесткие - ГОСТ 26455-85.

Муфты с торообразной оболочкой. -ГОСТ Р50892-96.

Муфты упругие быстроразъемныс гидравлических систем тракторов И сельскохозяйственных машин. - ГОСТ Р51208-98.

Справочник. Инженерный журнал. 1997. № 34.

Глава IV

ЗУБЧАТЫЕ И ЧЕРВЯЧНЫЕ ПЕРЕДАЧИ

ЗУБЧАТЫЕ ПЕРЕДАЧИ

РАСЧЕТ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ

Цилиндрические зубчатые передачи

Термины и обозначения приведены в табл. 1, определения терминов см. ГОСТ 16530-83 и 16531-83.

1. Термины и обозначения цилиндрических зубчатых передач

Термин

Обозначение

Термин

Обозна-чеьше

Делительное межосевое расстояние .......................

Межосевое расстояние.........

Ширина венца цилиндрического

зубчатого колеса.............

Рабочая ширина венца зубчатой

передачи...................

Радиальный зазор пары исходных

контуров...................

Коэффиш1ент радиального зазора нормального исходного контура . . Высота зуба цилиндрического зубчатого колеса.............

Высота делительной головки зуба Шлиндрического зубчатого колеса Коэффициент высоты головки исходного контура............

Высота до хорды зуба колеса ....

Высота до постоянной хорды зуба Высота до хорды дуги окружности .....................

Глубина захода зубьев колеса, а *оке Шубина захода зубьев исходных реек...............

Высота делительной ножки зуба Колеса .................

-ЕНничная высота зуба колеса . .

Делительный диаметр зубчатого

колеса.....................

Диаметр вершин зубьев колеса . . . Основной диаметр зубчатого колеса .......................

Диаметр впадин зубчатого колеса . Диаметр окружности траничных

точек зубчатого колеса.........

Начальный диаметр зубчатого колеса .......................

Радиус зубчатого колеса........

Расчетный модуль цилиндрического зубчатого колеса.........

Нормальный модуль зубьев......

Окружной модуль зубьев (торцовый) ......................

Шаг эвольвентного зацепления . . . Нормальный шаг зубьев рейки . . .

Торцовый шаг зубьев рейки.....

Осевой шаг зубьев рейки.......

Основной нормальный шаг зубьев . Основной окружной шаг зубьев . . Основиая нормальная толщина

зуба.......................

Постоянная хорда зуба..........

Нормальная толщина зуба рейки . .

Осевая толщина зуба рейки......

Горцовая толщина зуба рейки ....

d da

т т

mt РЬ

Рх РЬп Pbt

Термин

Обозначение

Термин

Обозначение

Толщина по хорде зуба........

Окружная толшина на заданном диаметре dy.................

Толшина по хорде............

Длина обшей нормали зубчатого

колеса.....................

Коэффициент смещения исходного контура ................

Коэффициент наименьшего смешения исходного контура......

Коэффициент суммы смешений . .

Коэффициент Воспринимаемого

смешения..................

Коэффициент уравнительного

смещения..................

Число зубьев зубчатого колеса (число зубьев секгорно-зубчатого колеса) ....................

Наименьшее число зубьев, свободное от подрезания.........

Число зубьев в длине обшей нормали ......................

Нормальный боковой зазор эволь-вентной цилиндрической зубчатой передачи...................

Эвольвентный угол профиля зуба . Эвольвентный угол, соответствующий точке профиля на окружности dy...................

Частота врашения зубчатого колеса

в митту...................

Передаточное число зубчатой пере-

дачи

<-2

ZW h

inv а

Z\ tf] П2)

Угол профиля зуба исходного контура в нормальном сечении.....

Угол профиля зуба в торцовом сечении ....................

Угол зацепления..............

Угол профиля в точке на концентрической окружности заданного

диаметра dy.................

Угол наклона линии зуба соосной цилиндрической поверхности диаметра dy....................

Угол наклона линии зуба.......

Основной угол наклона линии зуба (косозубого колеса на его основном щшиндре)...............

Угол развернутости эвольвенты зуба Половина угловой толшины зуба . Половина угловой толшины зуба эквивалентного зубчатого колеса, соответствующая концентрической

inv а

oKp>OKHocTH диаметра

Угловая скорость

cos р

Шестерня - зубчатое колесо передачи с меньшим числом зубьев, колесо - с большим числом Зубьев. При одинаковом числе зубьев зубчатых колес передачи шестерней

?f?i

Делительная прямая

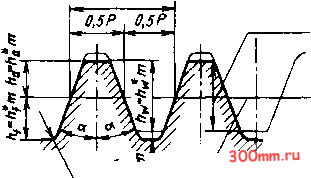

Рис. 1. Исходный контур зубчатых цилиндрических колес эвольвентного зацепления по ГОСТ 13755-81 и конических колес с прямыми зубьями по ГОСТ 13754- 81

называют ведущее зубчатое колесо, а колесом - ведомое. Индекс 1 - для величин, относящихся к шестерне, индекс 2 - относящихся к колесу.

Индекс п - для величин, относящихся к нормальному сечению, - к окружному (торцовому) сечению. В тех случаях, когда не может бьггь разночтения и неясносш, индексы ли? можно исключить.

Термины параметров норма/ьного исходного контура и нормального исходного производящего контура, выраженных в долях модуля нормального исходного контура образуют добавлением слова коэффициент перед термином соответствующего параметра.

Обозначения коэффипиентов соответствуют обозначениям параметров с добавле-
