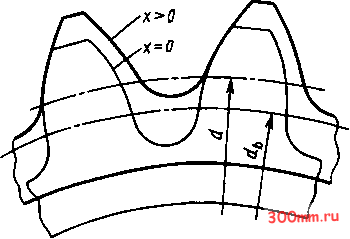

Рис. 8. Влияние смещения исходного контура на геометрию зубьев

Если исходная производящая рейка в станочном зацеплении смещена из номинального положения и установлена так, что ее делительная прямая не касается делительной окружности нарезаемого колеса, то

Делительная окружность

Начальная окружность

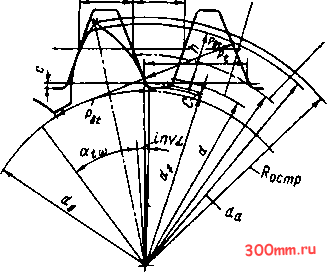

Рис. 9. Зацепление (в сечении, параллельном торцовому) зубчатого колеса со смещением с исходной производящей рейкой

в результате обработки получится колесо, нарезанное со смещением исходного контура (по старой терминологии - корригированное колесо).

4. Коэффициенты смещения у зубчатых колес прямозубой передачи

Коэффициент смещения

Обласгь применения

у meci-ep-

ни xi

у колеса

Межосевое расстояние

задано равным 0,5(ji + )/я или не задано

Кинематические передачи

-0,3

n<Zi< 16

и > 22

Межосевое расстояние д задано равным 0,5(ji + z)

Силовые передачи

1 >21

-0,3

14 < 1 < 20 и ы > 3,5

Межосевое расстояние д не задано

> 30

10 < 1 < 30 .

в пределах Ю 1

нижнее предельное значение z\ определяется по фафику (рис.6)



5. Коэффициент смещения у зубчатых колес косозубой и шевронной передач

Коэффициен! смещения

Область применения

у шестерни XI

у колеса

1 minJ min определяется по табл. 8

-0,3

Межосевое расстояние

(1+2) задано равным---

2 cosp

или не задано

Кинематические передачи

Zi 1 , ио не менее 10

и i) 2 mini 1 min

2 min определяется по

графи! на рис. 7 соответственно при X = Xj = 0,3 и

X = Xj = -0,3

1 min +2; z определяется по табл. 8

-0,3

Силовые передачи

1 min + 2 , но не менее 10 и ы > 3,5 ; min определяется по трафи! на рис. 7 при X = Xj = 0,3


Рис. 10. Толщина зуба по постоянной хорде и высота до постоянной хорды в нормальном сеченни

Расстояние от делительной прямой ис-одной производящей рейки (или исходного онтура) До делительной окружности колеса ется величиной смешения.

Отношение смещения исходного контура к расчетному модулю называют коэффициентом смешения (х).

Если делительная прямая исходного контура пересекает делительную окружность зубчатого колеса (рис. 5, б), смешение называют отрицательным (х < 0), если не пересекает и не соприкасается (рис. 5, в) - положительным (х > 0). При номинальном положении исходного контура смешение равно нулю (х = 0).

Коэффициент смешения х обеспечивается установкой инструмента относительно заготовки зубчатого колеса в станочном зацеплении.

Коэффициенты смешения у зубчатых колес рекомендуется выбирать по табл. 4 для прямозубой передачи и по табл. 5 - для косозубой и шевронной передач.

Основные элементы зубчатого зацепления со смещением указаны на рис. 8, 9, 10.



6. Разбивка коэффициента суммы смещения у прямозубой передачи на составляющие xi н xi

Коэффициент

СУММЫ

Коэффициент смещения

смещения

у шестерни Х\

у колеса xi

Область применения

0 < Xv < 0,5

Кинематические передачи

1 1тш 0 м 10 и 2 > 17 ; определяется по графику на рис. 7 при

Силовые передачи

1 и 2 21; г, определяется по графику на рис. 7 при х = Xj = х-

0,5 <х<\

- 0,5

Кинематические передачи

1 > 10 и 2 Z-i jnin ; 2 mm определяется

по графику на рис. 7 при

X = Х2 = Ху - 0,5

Силовые передачи

> 11 и 2 2 min + 2 ; 2 min определяется по графику на рис. 7 при X = Х2 = Ху - 0,5

Примечания: 1. При заданном межосевом расстоянии требуемое значение коэффициента суммы смещений х можно получить за счет изменения числа зубьев или z , если

это изменение допускается.

2. При 0.3 < < 0,7 и W < 2 наибольшая скорость скольжения в зацеплении будет большей,

чем в передаче без смещения.

3. При и = I рекомендуется = = 0,5х .

7. Разбивка коэффипиента суммы смещения х у косозубой или шевронной передачи на составляющие xi и Х2

Коэффициент

CVMMbI

Коэффициент смещения

смещения х

у шестерни Xi

у колеса Х2

Область применения

0 < Xj- < 0.5

Кинематические передачи

Zi Zimm 0 енее 10 и 2 2mm imin определяется no графику-на рис. 7 при X = х - , 2 mm определяется по табл. 8
