* Размеры для справок.

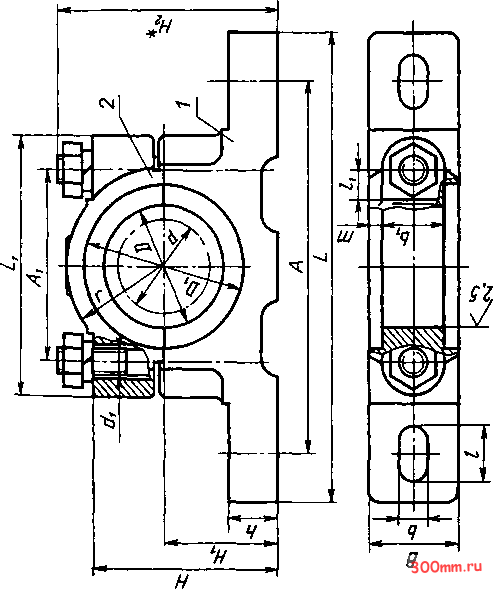

Пример условного обозначения корпуса подшипника с г/ = 70 мм, 5 = 60 мм:

Корпус 70 X 60 ГОСТ П607- 82

Технические требования - по ГОСТ 25106-82.

В разъемных корпусах подшипников следует применять вкладыши по ГОСТ 11611-82.

Для 25...160 мм.

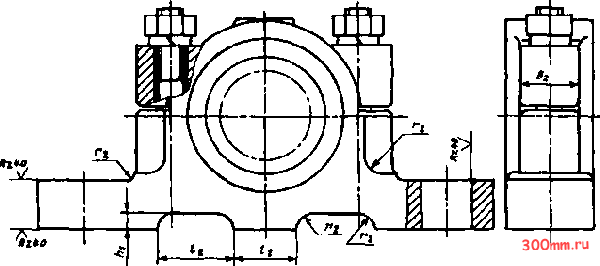

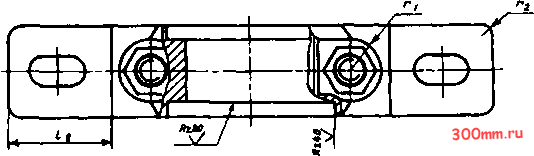

Размеры и шероховатость поверхностей конструктивных элементов корпусов

1. Указанные на чертеже змеры /2, Л1, 2 Г], Li определяют по формул i:

52=(2,0...2 dx\

2---(: -.4);

Л, =(0,20...О,; ) Л;

/2=0,25Z-,; о 02-

2. Радиус закругления гз ределяют в зависимости от значения L\:

Г2 = 3 мм при L\ 80 мм,

Г1 = Ъ мм при Lx - \ ... 125 мм,

Г2 = 10 мм при L\ = \ ) ... 220 мм,

= 20 мм при L\ 240 мм.

3. Параметр шероховатое [ (ГОСТ 2789- 73) поверхностей, не подвергаем с механической обработке, Rz < 630 мкм
