Параметры и обозначения

Формулы и указания

Численные значения

Расчет внешней делительной толшины зуба по хорде и высоты до нее (при Х\ < 0,4)

Половина внешней угловой толшины зуба у

Внешняя делительная толщина зуба по хорде

Высота до внеошей делительной хорды зуба

Ve2 =

el 52 cos 6 2

el =

COS Si

COs62Ve2 a2= V2+0255,2V,2

0,11102

0,01907 9,2986

6,3422

7,2584 3,0305

72. Дополнительный расчет

Данный расчет приводится в дополнение к табл. 71 в части расчета внешней постоянной хорды, высоты до нее и расчета внешней делительной толщины зуба по хорде и высоты до нее и расчета внешней делительной толщины зуба по хорде и высоты до нее для более обш>1Х случаев.

Параметры и обозначения

Формулы и указания

Расчет внешней постоянной хорды зуба и высоты до постоянной хорды*

Внешняя постоянная хорда зуба s

Высота до внешней постоянной хорды зуба Л

= cos а

се = п4. - 0,255 sin 2а

Расчет внешней делительной толшины зуба по хорде и высоты до хорды

Половина внешней угловой толщины зуба ч/ , рад

Внешняя делительная толшина зуба по хорде 5

Высота до внешней делительной хорды зуба Л

е

S COS 52

COS 5

ае + 0,255 v

е-ге

* Метод измерения рекомендуется для щестерни при любом значении х\, а для колеса при Х] 0,4.

ГОСТ 19624-74 предусматривает расчет конической передачи с прямыми зубьями при межосевом угле Z 90°, а также при параметрах исходного контура, отличных от установленных ГОСТ 13754-81.

2Д 6

300 tfQQ 500 dgfMM

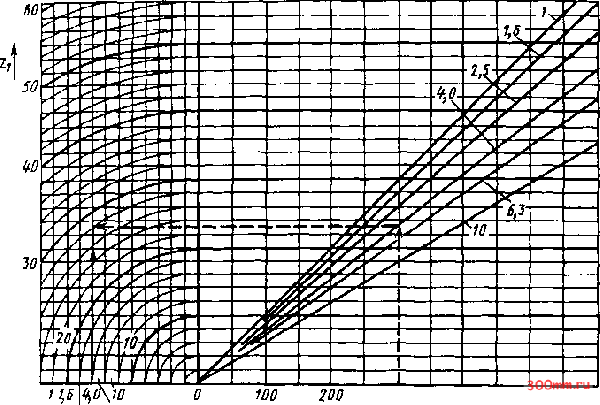

Рис. 30. Номограмма определения рекомеи1емого числа зубьев шестерни (а=20°; 1=90°):

(22-91gM) +(6,25-41gw)

el 645

Пример. Дано rfj = 300 мм, м = 4. По номограмме определяют Zi - 28

Основные параметры. Ширины зубчатых колес в зависимости от номинального внешнего делительного диаметра колеса и передаточных чисел приведены в табл. 69. Эти данные распространяются на ортогональные конические передачи и являются стандартными (обязательными) для редукторов и рекомендуемыми для встроенных передач.

При отсутствии дополнительных указаний везде, где упоминается профиль зуба, имеется в виду внешний торцовый профиль.

Конические зубчатые передачи с круговыми зубьями

Благодаря наклону и бочкообразной форме зубьев конические колеса с круговым зубом, более прочны, бесшумны и Допускают большие отклонения при монтаже, чем прямозубые.

При конструировании конических колес с круговым зубом учитывают возможность нарезания их на станке.

В интервале 6-100 можно нарезать колесо с любым числом зубьев в интервале 100-200 - только колеса с числом зубьев, которое можно разложить на множители.

Так, например, колесо с z~ 107 не следует конструировать, так как для его изготовления придется делать специальное колесо на делительную гитару станка.

Числа зубьев шестерен и колес ортогональной конической зубчатой передачи следует выбирать с учетом данных, приведенных в табл. 73.

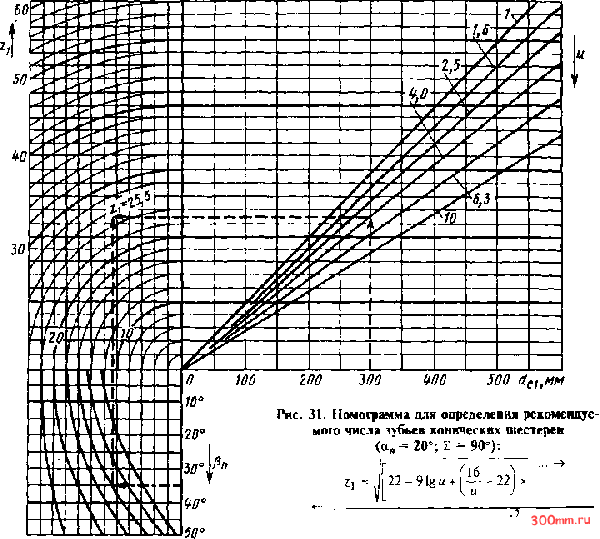

Число зубьев цементованных конических зубчатых колес рекомендуется определять по рис. 31.

Термически улучшенные конические зубчатые колеса могут выполняться с тем же или с увеличенным на 10-20 % числом зубьев.

1 %6 2,5tfi06W-U

Пример. Дано: dx = 300 мм, и 4, = 35°. По номопэамме определяем

я - 25,5 25.

73. Минимальные допустимые числа зубьев ортогональной конической передачи с круговыми зубьями при исходном контуре по ГОСТ 16202-81
