Модули. В качестве расчетного принят нормальный модуль т в середине ширины

вениа.

В качестве исходного для расчета вместо может быть принят внешний окружной модуль mte- Так, для редукторных передач с параметрами по ГОСТ 12289-76, в котором стандартизованы внешние делительные диаметры колес первоначально опре-

деляют внешний окружной модуль

= -i, который и принимают в 2

качестве исходного для дальнейшего расчета.

При гпп < 2 исходным для расчета принимают только средний нормальный модуль.

Модули Шп рекомендуется устанавливать по ГОСТ 9563-60, им соответствуют разводы резцов зуборезных головок по ГОСТ 11902-77 (табл. 74).

Угол наклона и направление линии зуба.

Расчетный угол наклона зуба p может находиться в пределах 0-45°. Рекомендуется применять одно из значений ряда:

0; 10; 15; 20; 25; 30; 35; 40; 45

Предпочтителен к применению угол наклона р = 35°. При 1 от 6 до 17 рекомендуемые значения указаны в табл. 73.

Угол ря целесообразно назначать таким, чтобы коэффициент осевого перекрытия ц был не менее 1,25;

при требовании максимальной плавности работы передачи рекомендуется > 1,6 (рис. 32).

При назначении угла p следует также учитывать, что с его увеличением возрастают нагрузки на опоры и валы.

В табл. 75 приведены формулы для определения величины и направления осевой и радиальной сил в зацеплении конических

74. Разводы Wj резцов зуборезных головок по ГОСТ 11902-77 и соответствуюпще им значения коэффициентов изменения расчетной толщины зуба шестерни x,i при средних нормальных модулях т

по ГОСТ 9563-60

- поправка на высоту ножки зуба вводится только при x,i = О и двусторонней обра тке колеса.

ГОСТ 19326-73 предусматривает также 2-й ряд среднего нормального модуля т .

зубчатых колес с круговыми зубьями, а на рис. 33 - график для определения величины и направления осевой силы в ортогональной конической передаче при угле профиля исходного контура a = 20°.

При совпадении направлений линий зуба с направлением вращения, если смотреть со стороны вершины делительных конусов ведущего конического зубчатого колеса понижающей передачи и ведомого конического зубчатого колеса повышающей передачи, осевые силы на них будут направлены от вершин делительных конусов.

Сопряженные зубчатые колеса имеют противоположные направления линий зуба.

При проектировании конических зубчатых колес с осевой формой зуба I в некоторых случаях расчетный угол наклона зубьев назначают с учетом номера резцов,

15 14

10 9 б

y/g** 15 20 25 30 35

0 1 г зЕщ

Рис. 32. График для определения коэффициента осевого перекрытия

Пример. Дано: г = 30 мм, = 4 мм, Рл = 40°. По графику находят при

- = 7,5; г. = 1,54.

75. Формулы для определения сил в зацеплении

Силы

Ведущее зубчатое колесо

Ведомое зубчатое колесо

Окружная

-, где Г] и Г2 - моменты на шестерне и колесе

Осевая

cosp

F. = F,

Радиальная

F = F

F = F

Примечания: 1. Верхние знаки в формулах даны для случая, когда направление вращения рассматриваемого зубчатого колеса (если смотреть на него с вершины делительного конуса) совпадает с чаправлением наклона зубьев, как показано на рис. 34; нижние знаки - при отсутствии такого совпадения.

2. Направление врашения по часовой стрелке - правое; против часовой стрелки - левое.

3. Направления действия сил F и > определяются по знакам \-г и -), указанным на рис. 34, получаемым в результате расчета по формулам.

с То 20 3Q 3 50 S 70 60 ?

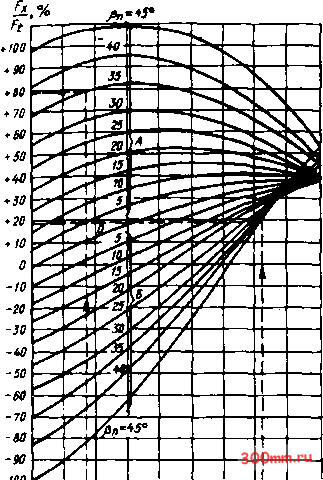

Рис. 33. Осевые силы в зацеплении коничесюсх зубчатых колес с круговыми зубьями а = 20°, Е = 90°

Для кривых А

Пример. Дано: 6i = 18=; 62 = 72°; - 35 ;

Шестерня: направление наклона - правое, направление врашения - правое;

Колесо: левое, направление врашения --1С вое.

По номограмме определяем Fj = 0J9F{, Fy?. - 0,19/;, используемых при зубомарсза-

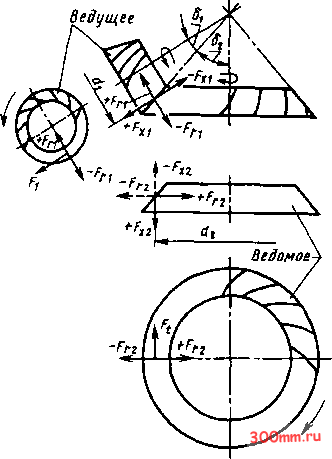

Рис. 34. Направления вращения и действия сил Fx и /).

НИИ. Для этого предварительно определяют необходимый номер резцов по формуле

343,8(а>с*

и округляют его до значений N по ГОСТ 11902-77. В приведенной формуле - предварительное значение угла наклона зуба проектируемой передачи.
