Среднее конусное расстояние R , мм

До 50

Св. 50

Св. 100

Св. 200

Св. 400

Св. 800

Св. 1600

до 100

до 200

до 400

до 800

до 1600

Обозна-

чение

Угол делительного конуса шестерни Ъ\, градусы

л гч

л гч

л гч

л гч

л гч

л гч

§

§

л гч

§

§

§

ни

ни *

ни *

ни

Jn min

1100

Примечания: 1. Принятое обозначение j - гарантированный боковой зазор.

2. Для ортогональных передач min определяют непосредственно из табл. 97 по значениям Л; для неортогональных передач Jnmm определяют по расчетной величине

R = y(sin26i + sin262),

где 6i и 62 - углы делительных конусов соответственно шестерни и колеса.

3. Для гипоидных передач выбор Jnmm проводится по среднему конусному расстоянию колеса.



Конструкция конияескнх зубчатых колес

Кованые и литые стальные Уолсса. Основные элементы этих колес показаны на рис. 41.

Толшина обода кованого и литого колеса

5о -(1,8-3)т,; длина ступицы кованого и литого колеса

/ = (0.9 1,3)3 .

Толщина ступицы колеса:

кованого бет = (0,3 0,35)dg ; литого = (0,4 - 0,45)3

Толщина диска колеса:

кованого С = (0,2-0,35);

литого С = (2 2,5)w/, но не менее 10 мм.

Если литое колесо без ребер, то С sr(0,3 0,4)Ь.

Пример конструктивного исполнснш узла вал-шестерни с круговым зубом показан на рис. 42.

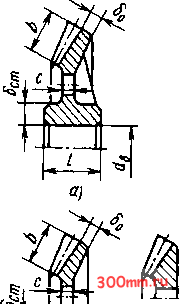

Рнс. 41. Конструкции конических колес:

а - литых; б - кованых


/3 16 /7

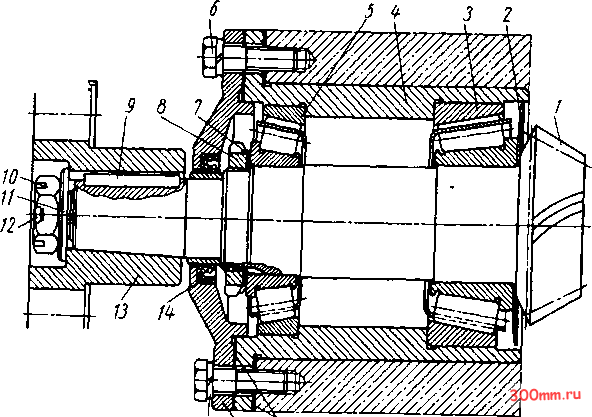

Рис. 42. Конструкция узла вал-шестсрни с круговым зубом:

/ - вал-шестерня; 2 - маслоотражатель; 3 - роликоподшипник; 4 - стакан; 5 - роликоподшипник; 6 - болт; 7 - стопорная шайба; 8 - круглая гайка; 9 - шпонка; W - гайка; - шайба; 12 - шплинт; 13 - полумуфта; И - манжета; /5 - гайка пружинная; 16 - крышка; 17 - прокладка



Правила вьшолнения чертежей конических зубчатых колес

Общие указания см. стр. 472. В случае, когда передний торец зубчатого колеса выполняют плоскосрезанным, размер ширины зубчатого венца на чертеже указывают как справочный (табл. 99). На изображении конического колеса указывают:

внешний диаметр вершин зубьев до притупления кромки;

внешний диаметр вершин зубьев после притупления кромки (при необходимости);

расстояние от базовой плоскости до плоскости внешней окружности вершин зубьев;

угол конуса вершин зубьев;

угол внешнего дополнительного конуса. Допускается >тсазывать дополнительный угол к углу внешнего дополнительного конуса;

ширина зубчатого венца. В случае, когда передний торец зубчатого колеса выполняют плоскосрезанным, размер ширины зубчатого венца должен быть указан как справочный;

базовое расстояние;

размеры фасок или радиусы кривизны линий притупления на кромках зубьев. Допускается указывать размеры фасок или радиусы кривизны линий притупления в технических требованиях чертежа;

положение измерительного сечения.

На чертеже зубчатого колеса должна быть помещена таблица параметров зубчатого венца.

В первой части таблиць! параметров указывают направление линии зуба надписью Правое* или Левое . Коэффициент изменения толщины зуба с соответствующим знаком; при

отсутствии изменения расчетной толщины зуба следует проставлять 0. Степень точно-

сти и вид сопряжения по нормам бокового зазора приводят по соответствующему стандарту с указанием его обозначения.

Во второй части таблицы параметров приводят толщину зуба по хорде S или постоянную хорду , высоту

до хорды или до постоянной хорды Ас .

На чертеже шестерни вместо размеров зуба в измерительном сечении допускается указывать боковой зазор в паре с сопряжением зубчатым колесом записью Допускаемый боковой зазор в паре .

Во второй части таблицы параметров зубчатого колеса с нестандартным исходным контуром должны быть приведены данные для контроля по нормам:

кинематической точности; плавности работы; контакта зубьев в передаче; бокового зазора.

В качестве данных для контроля по нормам точности на чертеже зубчатого колеса с нестандартным исходным контуром следует указывать установленные конструктором значения параметров одного из контрольных комплексов, предусмотренных стандартом на допуски.

В третьей части таблицы параметров при необходимости приводят прочие справочные данные, например внешнюю головку зуба А, внешнюю окружную толщину зуба Sg для прямозубого колеса, среднюю нормальную толшину зуба Sfj для колеса с круговыми зубьями.

Правила выполнения и пример указания параметров зубчатого венца на чертежах конического зубчатого колеса с круговыми зубьями с нестандартным исходным контуром см. ГОСТ 2.405-75.

Примеры указания параметров зубчатого венца на чертежах конических зубчатых колес приведены в табл, 98 и 99.
