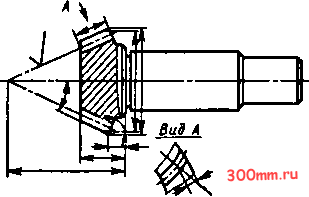

98. Пример }шзання параметроа зубчатого веица иа чертеже прямозубого конического зубчатого колеса со стандартным и исходным контуром

Измерительное сеяение

99. Пример указания параметров зубчатого венца на чертеже конического зубчатого колеса с круговыми зубыпш со стандартным исходным контуром

сечение

РАСЧЕТ НА ПРОЧНОСТЬ

100. Термины и обозначения для прочностного расчета цилиндрических передач

Термин

Межосевое расстояние, мм........................................

Ширина венца зубчатого колеса, мм.................................

Рабочая ширина венца зубчатой передачи, мм.........................

Удельная нормальная жесткость пары зубьев, Н/(мм мкм)................

Средняя удельная торцовая жесткость зубьев пары зубчатых колес, Н/(мммкм)

Делительный диаметр, мм.........................................

Диаметр вершин зубьев, мм.......................................

Основной диаметр, мм...........................................

Модуль упругости материала зубчатого колеса, МПа.....................

Окружная сила на делительном цилиндре в торцовом сечении, Н...........

Окружная сила на делительном цилиндре при расчете на выносливость при изгибе, Н.....................................................

Окружная сила на делительном цилиндре при расчете на контактную выносливость, Н......................................................

Допуск на направление зуба, мкм...................................

Отклонение положения контактных линий вследствие упругой деформации и зазора в подшипниках, мкм.....................

Фактическое отклонение положения контактных линий в начальный период работы передачи, мкм............................................

Отклонение положения контактных линий вследствие погрешностей изготовления, мкм....................................................

Предельное отклонение шага зацепления, мкм.........................

Коэффициент, учитывающий влияние разности шагов зацепления зубьев шестерни и колеса при расчете коэффициентов К и К.................

Твердость сердцевины зубчатого колеса...............................

Твердость поверхности зубчатого колеса..............................

Толшина упрочненного слоя до исходной структуры (сердцевины), мм.......

Коэффициент, учитывающий внешнюю динамическую нафузку (не учтенную в циклофамме нафужения).......................................

Коэффициент К А при расчете на максимальную нафузку................

Коэффициент нафузки........................

Коэффициент, учитывающий внутреннюю динамическую нафузку ...

Коэффициент, учитывающий распределение нвфузки Между зубьями..............................

Коэффициент, учитывающий неравномерность распределения нафузки по длине контактных линий . . .

при расчете на прочность зубьев при изгибе

Обозначение

fk£

fkZ fpb

Hk Яо

as Kf
