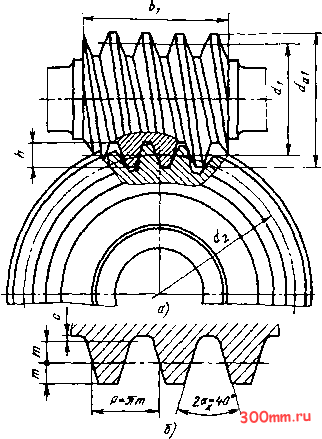

Рис. 64. Черв51чная передача:

Q - схема; б - осевое сечение архимедова червяка; 3 - осевое сечение червяка с вогнутыми боковыми поверхностями

Основные параметры. Схема и основные Элементы червячной передачи показаны на рис. 64.

Модули т цилиндрических червячных Передач в мм, определяемые в осевом сечении червяка, приведены ниже:

1-й ряд: 1,0; 1,25; 1,6; 2,0; 2,5; 3,15; 4,0; 5,0; 6,3; 8,0; 10,0; 12,5; 16,0; 20,0; 25,0;

2-й ряд: 1,5; 3,0; 3,5; 6,0; 7,0; 12,0;

3-й рад: 1,125; 1,375; 1,75; 2,25; 2,75; 4,5; 9,0; 11,0; 14,0; 18,0; 22,0.

Примечание. 1-й ряд следует предпочитать 2-му.

Модули 3-го ряда допускается применять в технически обоснованных случаях Д-1я нормализованных редукторов общема-иностроительного применения.

ГОСТ 19672 предусматривает m < 1 мм.

Коэффициенты диаметра червяка q.

1-й ряд: 6,3; 8; 10; 12,5; 16,0; 20,0; 25,0;

2-й ряд: 7.1; 9; 11,2; 14; 18; 22,4.

1-й ряд следует предпочитать 2-му.

По ГОСТ 19672-74 допускается применять = 7,5 и - 12,0. Коэффициент лиа-стра червяка q = 25,0 по возможности не Применять.

Червяки. ГОСТ 19036-94 распространяется на ортогональные цилиндрические червячные передачи с червяками: архимедовым (ZA), эвольвентным (ZL), с прямолинейным профилем витка (ZN), образованными конусом (ZK) и тором (ZT) и устанавливает исходный червяк, исходный производящий червяк (фрезу) и радиальные зазоры червячной передачи с модулем от ] до 25 мм.

Стандарт не распространяется на делительные червячные передачи и другие передачи, к которым предъявляются специальные требования.

Форма и размеры витков исходного червяка и исходного производящего червяка и радиальные зазоры червячной передачи в осевом сечении этих червяков, содержащем межосевую линию червячной передачи, должны соответствовать указанным на рис 65.

Значения коэффициентов параметров витков исходного червяка и исходного производящего червяка приведены в табл 126а и 1266.

Рис. 65. Контуры витков исходных червяков и исходных производящих червяков:

А - ZA; б - ZL; ZN; ZK; в - ZT Обозначения контуров витков:

- совпадающих исходного

червяка и исходного производящего червяка;

------ исходного червяка;

-------- исходного производящего червяка.

Значения углов профиля:

- в осевом сечении витка червяка ZA - а;

- в нормальном сечении зуба рейки, сопряженной с червяком ZL - а ;

- в нормальном сечении витка червяка ZN1 ~ (Х -,

- в нормальном сечении впадины червяка ZN2 - а;

- в нормальном сечении винтовой линии витка червяка ZN3 - а ;

- производящего конуса для червяков ZK1, ZK2, ZK3 и ZK4 должны соответствовать 20**;

- в нормальном сечении витка червяка ZT1 и ZT2 должны соответствовать 22.

Примечание. Допускается в технически обоснованных случаях (например, для локализации пятна контакта) корректировать угол профиля исходного производяшего червяка.

Значения радиуса скругления р. кромки производящей поверхности, образующей бо-

ковые поверхности витков исходного производящего червяка, должны находиться в пределах от 0,2ш до 0,3т

126 а. Значения коэффициентов параметроа витков исходного червяка

Примечания:

1. Допускается изменять коэффициент расчетной толшины для червяков: ZA, ZL, ZK и ZN в пределах от 0,4 до 0,5я;

ZT в пределах от 0,3л до 0,38я.

2. В обоснованных случаях допускается изменение коэффициента радиального зазора у поверхности впадин червячного колеса в пределах от 0,15 до 0,3.

3. Для эвольвентных червяков и червяков с делительным углом подъема у не менее

26,565 принимать с\- 0,2 cos у.

4. Обязательное утонение расчетной толшины витка исходного червяка As по сравнению с расчетной толщиной витка исходного производящего червяка не регламентируется.

5. Кромка головки витка исходного червяка притупляется радиусом pjt = 0,05m или фаской соответствующего размера.

6. Значение коэффициента радиуса образуюшей дуги окружности шлифовального круга принимается в пределах от 4,8 до 6,0 из условия отсутствия подрезания зуба червячного колеса
