126 б. Значения коэффициентов параметров витков исходного производящего червяка

Примечания:

1. Большее значение коэффициента д* рекомендуется принимать при межосевых расстояниях а не более 80 мм, модулях т не более 2 мм, делительном угле подъема у исход-

ного червяка не более 5°.

2. Значения всех параметров исходного производяшего червяка получают умножением соответствующего коэффициента на модуль т исходного червяка.

3. Значения делительного угла подъема исходного производящего червяка рассчитывают по формуле

где -число витков исходного производящего червяка

Перслачи с однозаходным червяком вызывают большие потери на трение. Червя-уол с Z{ ~ 1 применяют при кратковременных периодах работы в кинематических (отсчетных) передачах, так как однозаход-ные червяки точней многозаходных.

Направление витков следует назначать правое; левое направление витков применяют лишь в особых случаях.

Червячные колеса. Число зубьев червячного колеса zj выбирают в зависимости от передаточного отношения и числа заходов червяка. В силовых передачах надо стремиться к такой заходности червяка, чтобы 22 = 30 70. При ziy близком к нижнему пределу, несколько уменьшаются габариты передачи; но одновременно снижается ее КПД, гак как приходится ставить червяки с малым числом заходов Z[, поэтому Z2~30-50 рекомендуется лишь при сравнительно небольших передаваемых мошностях. При больших мощностях надо стремиться повышать КПД, увеличивая zj до 60 ~ 70.

Применять Z2 > 80 не рекомендуется, так как в этом случае обычно решающей становится прочность зубьев на изгиб (особенно лля бронз с высокой износоустойчивостью). Брать Z2 < 28 не следует во избежание подреза зуба; при меньшем числе зубьев применяют смещение исходного контура (инструмента), как у цилиндрических зубчатых колес.

При нарезании червячных колес летучими резцами число зубьев колеса по возможности не должно содержать общих множителей с числом заходов червяка i. о достигается при сохранении стандартных параметров червяка (z\y т и q) заменой 2=32 на 2=31 или 33; 2=36 на Z2- или 37 и т.п. Для этих передач, чтобы не выходить за пределы допустимых отклонений от и не иметь х >], потребуется при.менять многозаходные летучие резцы (по одному на заход) или раз сместить оправку с Летучим резцом в направлении ее оси на Величину осевого шага или же z\ раз по-рнуть заготовку колеса на один угловой шаг.

Число зубьев zi стандартами не регламентируется. Их значения, приведенные в бл. 127, подобраны для нарезания колес ервячными фрезами с учетом достижения о Возможности одинаковых значений передаточных чисел и для соседних межосе- 1х расстояний. В табл. 127 приведены <очстания основных параметров и. т. q,

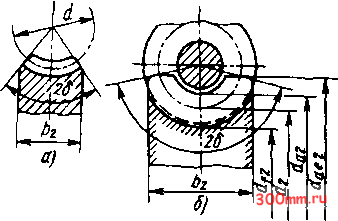

Рнс. 66. Угол обхвата:

Q ]Л б - варианты конструкций венца в зависимости от угла 26

Zl, 3 также числа зубьев червячных колес ziy соответствующие принятым основным параметрам, коэффициенты смещения червяка х и фактические передаточные числа. Условный угол обхвата 25 (рис. 66) определяют по формуле

smu =---.

Угол обхвата 25 может быть принят для силовых передач 25 = 90 120°; для неот-счетных передач 25 = 60 90 для несиловых отсчетных передач 25 = 45 60°.

При проектироваини червячных цилиндрических передач следует пользоваться данными ГОСТ 2144-76 (в редакции 1992 г.). ГОСТ 2144-76 распространяется на ортогональные цилиндрические червячные передачи для редукторов, в том числе и комбинированных (червячно-цилиндрических и др.), выполняемых в виде самостоятельных агрегатов, и устанавливает:

межосевые расстояния а,;

номинальные значения передаточных

чисел Whom-

Стандарт не распространяется на червячные цилиндрические передачи для редукторов специального назначения и специальной конструкции (изменяющийся шаг червяка, гарантированное обеспечение самоторможения и др.).

Межосевые расстояния а, должны соответствовать значениям:

1-й ряд: 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 400 мм.

2-й ряд: 45; 56; 71; 90: 112; 140; 180; 224; 280; 355; 450; 500 мм.

Примечание. Значения ряда 1 следует предпочитать значениям ряда 2.
