Допуски цилиндрических червячных передач (по ГОСТ 3675-81)

Стандарт распространяется на червячные цилиндрические передачи и червячные пары (без корпуса), выполняемые в соответствии с ГОСТ 19036-94, с архимедовыми червяками Z4, эвольвентными червяками Zl, конволютными червяками ZN всех типов и с червяками типов ZK, образованными конусом, с межосевым углом, равным 90°, с модулем от 1 до 25 мм, с делительным диаметром червяка до 450 мм и делительным диаметром червячного колеса до 6300 мм.

Степени точности н виды сопряжений.

1. Устанавливаются двенадцать степеней точности червяков, червячных колес, червячных пар и червячных передач, обозначаемых в порядке убывания точности цифрами 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 и 12.

Примечание. Для степеней точности 1-4, И и 12 допуски и предельные отклонения см. ГОСТ 3675-81.

2. Для червяков, червячных колес, червячных пар и червячных передач каждой степени точности устанавливаются нормы кинематической точности, нормы плавности работы и нормы контакта зубьев и витков. Степень точности передачи или пары определяется по элементу (червяку, червячному колесу или корпусу) с наиболее низкими показателями. Для нерабочих боковых поверхностей (сторон) зубьев червячного колеса и витков червяка, используемых в течение ограниченного времени при пониженных нафузках, допускается снижение точности, но не более чем на две степени.

3. Допускается комбинирование норм кинематической точности, норм плавности работы и норм контакта зубьев и витков разных степеней точности.

4. При комбинировании норм разных степеней точности нормы плавности работы червяков, червячных колес, червячных пар и червячных передач могут быть не более чем на две степени точнее или на одну ступень грубее норм кинематической

точности; нормы контакта зубьев червяч* ного колеса и витков червяка не могут быт% фубее норм плавности работы червячных передач.

5. Устанавливаются шесть видов сопряжений червяка с червячным колесом (табл. 130) А, В, С, D, Е, И и восемь видов допуска Tjn на боковой зазор х, у, z, а, Ь, с d,k

Обозначения приведены в порядке убывания величины бокового зазора и допуска на него.

Рекомендуемое соответствие между видами сопряжения червяка с червячным колесом в передаче и степенью точности по нормам плавности работы указано в табл. 130.

6. Видам сопряжений И к Е соответствует вид допуска на боковой зазор .Л, а видам сопряжений D, С, В, и А - вид допуска с, b к а соответственно.

Соответствие между видом сопряжения элементов червячной передачи и видом допуска на боковой зазор, указанное в этом пункте, допускается изменять. При этом также могут быть использованы виды допуска на боковой зазор х, у, z-

7. Точность изготовления червячных передач задается степенью точности, а требования к боковому зазору - видом сопряжения по нормам бокового зазора и видом допуска на боковой зазор.

Пример условного обозначения точности червячной передачи или пары со степенью точности 7 по всем трем нормам, с видом сопряжения и видом допуска на боковой зазор:

7-С ГОСТ3675-81

8. При комбинировании норм разных степеней точности и изменении соответствия между видом сопряжения и допуска на боковой зазор точность червяка, червячного колеса, червячной передачи и червячной пары обозначается последовательным написанием трех цифр и двух букв.

Между собой и от слитно пишущихся букв цифры разделяются тире. Первая цифра обозначает степень по нормам колеса кинематической точности, вторая - степень по нормам плавности работы, третья - степень по нормам контакта зубьев червячного и витков червяка, первая из

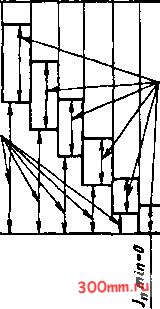

130. Вцлы сопряжений и гарантированные боковые зазоры

Budii сопряжений А В С D Е И

ГардытароВаиные SoKoSbie зазоры

Jfjfnin

НулеВап

линия

Допуска на

6око9ш за-

Вид сопряжения

Степень точносзи по нормам плавности работы

букв - вид сопряжения, а вторая - вид допуска на боковой зазор. Пример условного обозначения точности червячной передачи со степенью 8 по нормам кинематической точности, со стспеныд 7 по нормам плавности, со степенью 6 по нормам контакта зубьев червячного колеса и витков червяка с видом сопряжения червяка и червячного колеса В и видом допуска на боковой зазор а:

87-6-Ва ГОСТЗбТЗ!

Нормы точности. 1. Показатели кинематической точности, плавности работы и контакта устанавливаются по табл. 131, 132, 133.

2. Допуски и предельные отклонения по нормам кинематической точности, нормам плавности работы и нормам контакта зубьев червячного колеса и витков червяка для различных степеней точности червячной передачи и ее элементов устанавливаются по табл. 134-145. Значения, приведенные в скобках, в указанных таблицах даны для справок.

3. При соответствии плавности работы червячных переда*; требованиям ГОСТ 3675--81 контроль плавности работы червячных колес и червяков не является обя-тельным.

4. При соответствии суммарного пятна Контакта червячной пары или передачи

требованиям ГОСТ 3675-81 контроль по другим показателям, определяющим контакт зубьев червячного колеса и витков червяка, не является обязательным.

5. Нормы кинематической точности, кроме Ff. и Fi и нормы плавности работы, кроме fi, в зависимости от условий работы червяка и червячного колеса по правым и левым профилям допускается назначать из разных степеней точности,

6. В тех случаях, когда производится продольная или профильная модификация боковых поверхностей зубьев колеса и витков червяка и предусматриваются специальные требования к форме и расположению суммарного пятна контакта или к способам его обнаружения, показатели и нормы, определяющие контакт зубьев червячного колеса и витков червяка в передаче, устанавливаются независимо от указанных в табл. 144 и 145.

7. Комплексы показателей точности в соответствии с п. 1 устанавливаются изготовителями передач. Каждый установленный комплекс показателей, используемый при приемке червяков, червячных колес, червпчных пар и червячных передач, является равноправным с другими, хотя при сравнительных (например, расчетных) оценках влияния точности передач на их эксплуатационные качества основными

и единственно пригодными во всех случаях являются функциональные показате-лк F; , fzzon fzkon мгновенное и суммарное

пятна контакта.

131. Показатели или комплексы показателей кинематической точности

Примечания: 1. Допускается, чтобы одна из величин, входящих в комплекс

Fen Frr или Fr , Fcr f превосходила предельное значение, если суммарное влияние обеих величин не превышает F .

2. При соответствии кинематической точности червячной передачи требованиям настоящего стандарта контроль кинематической точности червячного колеса не является необходимым.

8. Непосредственный контроль червяков, червячных колес, червячных пар ц червячных передач, кроме передач степени точности 1-3, по всем показателям уста-

132. Показатели или комплексы показателен плавности работы

Примечания: 1. Для разноходовых червяков предпочтительно использовать первые два из приведенных в таблице комплексов показателей.

2. Для многовитковых червяков первой и второй из указанных в таблице комплексов дополняются показателями fpxr и fpxkr

133. Показатели, определяющие контакт зубьев червячного колеса с витками червяка для яервячных пар и передач
