Конструкция червячных колес

Типовыми конструкциями червячных колес являются: бандажированная (рис. 67, а), болтовая (рис. 67, б), сплошная литая (рис. 67, в), составная литая (чугунный центр вставляется в форму для отливки бронзового обода).

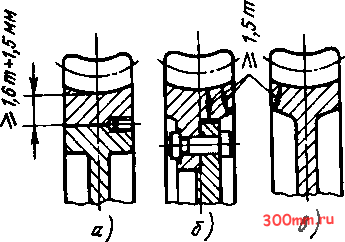

Рис. 67. Конструкция обода червячных колес

При знакопеременной нагрузке толццщ венца червячного колеса (рис. 67, а) дод[. на быть > 2 т, но не менее 10 мм; диаметры крепежных болтов также должны быь больше. Болты после затяжки срезают % запиливают. i

Конструкция, а также размеры спиц ступицы центра такие же, как и для цилиндрических колес (см. рис. 22, 23).

Правила выполнения чертежей цилиндрических червяков и червячных колес

Примеры указания параметров зубчатого венца на чертежах червяков и червячных колес приведены на рис. 68,69. Неиспользуемые строки в таблицах параметров следует исключать или прочеркивать.

Рис. 68. Пример указания параметров зубчатого венца на чертеже червяка вида ZA (архимедова червяка)

Рис. 69. Пример указания параметров зубчатого венца иа чертеже колеса, сопрягаемого с чераяком вида ZA (архимедовым червяком)

Силы В зацеплении и КПД червячных передач

КПД червячной передачи

где п учитывает потери в зацеплении;

Tin - в подшипниках; цр - на размещение и разбрызгивание смазочного масла.

При ведущем червяке

tg(y + Р) При ведомом червяке

n - П21 -

150. Формулы для определения снд в зацеиленни червячной передачи

Схема распределения составляющих сил в передаче Т-+-Т

Силы, дейстауюоше на червяк

Силы, дейстеующие на колесо

Здесь p - угол трения. В передачах с архимедовым червяком а = а = 20;

в передачах с эвольвентным и конволютным червяками aj = arctg Полная сила в зацеплении: Р = Р + Р2 *

tg20

Lcosyj

Для передачи с чугунным колесом, работающим в паре со стальным червяком

р = / =0,00,12 (меньшие значения при tcK 2 м/с).

Значение / и р при бронзовом колесе и стальном червяке приведены в табл. 152, Меньшие значения / н р соответствуют Передачам со шлифованными червяками при твердости рабочих поверхностей витков > 45 HRC.

При расчете черячных передач с опорами качения следует принимать у\п~ Значение Пр при погружении передачи (колеса или червяка) в масло примерно на нысоту зуба (витка) определяют по формуле

где ьу-оиружяя скорость погруженного в масло элемента (колеса или червяка), м/с;

Угол подъема, чсрбяка. (черВячпое колесо - Ведущее)

<=. К.п. д. %

►л о Сь 0

Угол подъема чербяка (чер6як-6еду1ца.й.}

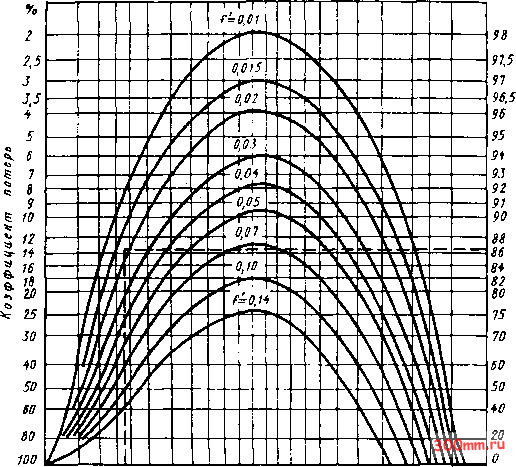

Рис. 70. График лля определения КПД червячных передач

Пример. Определить КПД Р ведущем червяке, если у = 6*2025 и/=0,017. По графику (см штриховую линию) находим, что T1J2 * 0,86

V - кинематическая вязкость масла при рабочей температуре, сСт;

7V-мощность, передаваемая червячным колесом, кВт; >2~ширина обода червячного колеса, погруженного в масло, см;

если в масло погружается червяк, то вместо />2 в формулу подсташхяют длину рабочей части червяка Ь\.

По графику на рис. 70 опреде>тяют КПД червячной передачи в зависимости от у и / Если р = у, то при ведомом червяке КПД Л21 ~ О т.е. теоретически наступает состояние самоторможения, но практически самоторможения при вибрации не получается даже при у = 3 , 6°

Расчет на прочность цилиндрической червячной передачи

При проектировании самотормозящей червячной передачи делительный угол подъема у следует выбирать приблизительно в 2 раза меньше угла трения р (табл. 152) Меньшие значения коэффициента тре н ия соответствуют це ме нтован ньШ-шлифованным и полированным червякам при тщательной приработке и сборке передачи и обильной смазке маслом достаточной вязкости; коэффициенты трения данЫ с учетом потерь в подшипниках валов червяка и червячного колеса в предположении, что оба вала смонтированы на подшипниках качения Для обработанных чугунных червячных колес / = 0.06-0,12 (меньшие

ТНаЧСНИЯ ППИ т... > 1 ул/п\
