Глава V ЦЕПНЫЕ ПЕРЕДАЧИ

ПРИВОДНЫЕ РОЛИКОВЫЕ И ВТУЛОЧНЫЕ ЦЕПИ (по ГОСТ 13568-75 в ред. 1990 г.)

Внимание! ГОСТ 13568-97, который введен с 1 июля 2000 г., приведен на с. 892.

Однорядные и многорядные приводные роликовые и втулочные цепи применяют для машин и механизмов.

Виды климатического исполнения У1 или УХЛ1Л по ГОСТ 15150-69.

Приводные роликовые и втулочные цепи изготовляют следующих типов:

ПРА - приводные роликовые однорядные нормальной точности;

ПР - приводные роликовые однорядные повышенной точности;

2ПР - приводные роликовые двухрядные повышенной точности;

ЗПР - приводные роликовые трехрядные повышенной точности;

4ПР - приводные роликовые четырехрядные повышенной точности;

ПРД - приводные роликовые длинно звенные;

ПВ - приводные втулочные однорядные;

2ПВ - приводные втулочные двухряД; ные;

ПРИ - приводные роликовые с изогн; тыми пластинами.

Типы, основные параметры и размере цепей, соединительных и переходных звеньев должны соответствовать указаиньШ в табл. 1-3.

Значения плошади опорной поверхно* сти шарнира цепей приведены в табл. За;

1. Цепи роликовые однорядные типа ПРА н ПР, двухрядные типа 2ПР

Размеры, мм

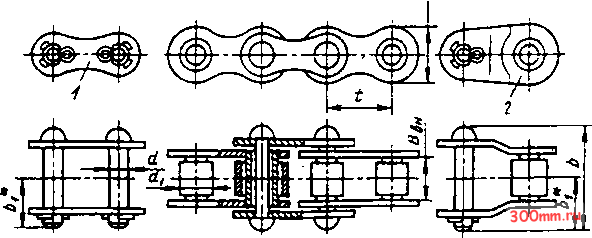

Однорядные типа ПРА и ПР .

/ - звено соединительное; 2- звено переходное

* Размер для справок

Продолжение табл. 1

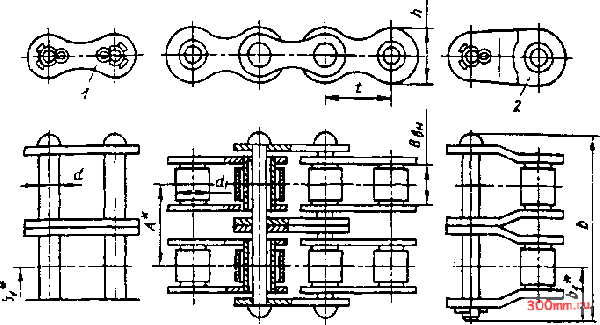

Дв\рядные типа 2ПР

-р-=

/ - звено соединительное; 2 - звено переходное

Размер дтя справок.

Обозначение цепи

не менее

не более

п сз Си

Масса I м

цепи, не

более

2ПР-25,4-11400 2ПР-31,75-17700 2ПР-38,1-25400 2ПР-44,45-34480 2ПР-50,8-45360

25,4

31,75

38,1

44,45

50.8

15,88 19,05 25,40 25,40 31,75

7,92 9,53 П,10 12,70 14.27

15.88 19,05 22,23 25,40 28,58

29,29 35,76 45,44 48,87 58,55

24,2

30,2

36,2

42,24

48,3

68 82 104 110 130

22 24 30 34 38

11 400 17 700 25 400 34 480 45 360

5,0 7,3 П,0 14,4 19,1

Примечания: 1. Допускается снижение разрушающей нагрузки переходных звеньев на 20%.

2. В ГОСТ 13568-75 приведены также размеры цепей типов ЗПР и 4ПР. Примеры условных обозначений:

цепи приводной роликовой однорядной нормальной точности, шага 25,4 мм с разрушающей нагрузкой 6000 даН:

Цепь ПРА-25,4 - 6000 ГОСТ 13568-75

соединительного звена цепи приводной роликовой однорядной нормальной точности, шага 25,4 мм с разрушающей нагрузкой 6000 даН:

Звено С-ПРА25,4 - 6000 ГОСТ 13568-75

переходного звена цепи приводной роликовой однорядной нормальной точности, шага 25,4 мм с разрушающей нагрузкой 6000 даН:

Звено П-ПРА-25,4 - 6000ГОСТ 13568-75

двойного переходного звена цепи приводной роликовой двухрядной повышенной точности, шага 15,875 мм с разрушающей нагрузкой 4540 даН:

Звено П2-2ПР-15,875 - 4540 ГОСТ 13568-75

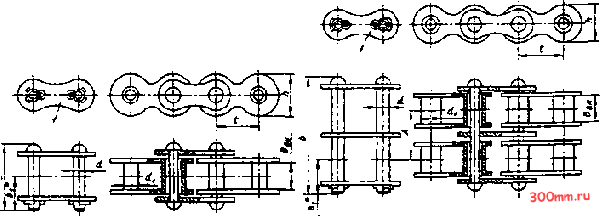

2. Цепи однорядные и двухрядные типа ПВ и 2ПВ

Размеры, мм

Однорядная типа ПВ

Двухрядная типа 2ПВ

/ - соединительное звено

* Размер для справок
