Пример условного обозначения цепи приводной втулочной шага 9,525 мм с разрушающей нагрузкой 1300 даН

Цепь ПВ-9,525 - 1300 ГОСТ 13568-75

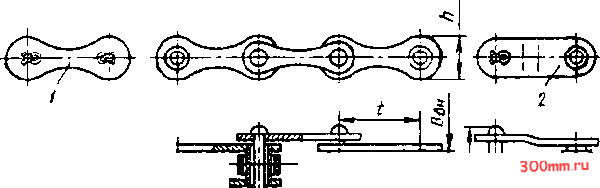

3. Длиннозвенные цепи типа ПРД

Размеры, мм

у - соединительное звено; 2 - переходное звено

Размер дтя справок.

значение цепи

не менее

не более

Масса 1 м

цепи, не

более

ПРД-31,75-2300

ПРД-38,1-3180

ПРД-38-3000

ПРД-38-4000

ПРДо0,8-6000

ПРД-63,5-8900

ПРД-76,2-12700

31,75

38,1

38,0

38,0

50,8

63,5

76,2

9,65 12,7 22,0 22,0 15,88 19,05 25,4

5,08 5,94 7,92 7,92 7,92 9,53 11,10

10,16 11,91 15,88 15,88 15,88 19,05 22,23

14,8 18,2 21,3 21,3 24,2 30,2 36,2

24 31 42 47 39 46 57

13 17 23 26 22 24 30

2 300

3 180

3 ООО

4 ООО 6 ООО 8 900 12 700

0,60 1,10 1,87 2,10 1,90 2,60 3,90

Примечание. Допускается снижение разрушающей нагрузки переходных звеньев на

Пример условного обозначения цепи приводной роликовой длиннозвенной с Шагом 38,1 мм, с разрушающей нагрузкой 3180 даН:

Цепь ПРД-38.1 - 31800 ГОСТ 13568-75

За. Плошадь опорной поверхности шарнира однорядной цепи

Обозначение пепи

Плошадь опорной поверхности шарнира однорядной цепи, см

Обозначение цепи

Плошадь опорной поверхности шарнира однорядной цепи, см-2

ПР-8~460

ПВ-9,525-1150 ПВ-9,525-1300

ПР-9,525-910 ПР-12,7-10001 ПР-12,7-900-2 ПР-12.7-1820-1 ПР-12,7-1820-2

ПР-15,875-2300-1 ПР-15,875-2300-2

ПРД-31.75-2300 ПР-19,05-3180 ПРД-38,1-3180

ПРА-25,4-6000

ПР-25,4-6000

ПРД-50,8-6000

0.11

0,4 0,56

0.28 0,13 0,22 0,39 0,50

0,51 0,67

0,67 1.05 1,05

1,79 1,79 179

ПРА-31,75-8900 ПР-31,75-8900

ПРД-63,5-8900

ПРД-38-3000

ПРД-38-4000

ПРА-38,1-12700 ПР-38Д-12700

ПРД-76,2-12700

ПРА-44,45-17240

ПР-44,45-17240

ПРА-50,8-2270

ПР-50.8-22700

ПР-63,5-35400

ПРИ-78,1-36000 ПРИ-78,1-40000 ПРИ-103,2-65000 ПРИ-140-120000

2,62 2,62

2,62 2,24 2,37

3,95 3,94

3,95 4,73 4,72 6,37 6,45 10,89

10,29 11,31 19,68 43,20

Примечание. Плошадь опорной произведению плошали опорной поверхн цепи.

поверхности шарнира многоряднои цепи равна ости шарнира однорядной пепи на число рядов в

Обозначение цепей, соединительных и переходнььх звеньев при экспорте должно соответствовать >тсазанному в табл. 36.

Лля обозначения соединительных звеньев при экспорте перед обозначением пепи через тире >т<азывают цифру 1, а для переходных - пифру 2.

Пример обозначения соединительного звена к цепи 16А;

Звено соединительное 1-16А.

Число рядов пепи при маркировке не приводят.

36. Обозначение цепей, соединительных и переходных звеньев при экспорте

Технические требования. 1. Пластины и Р1р\-жинные замки должны изготавливаться холоднокатаного проката норматьной или повышенной точности по толщине, свертные втулки - нз обрезного холоднокатаного проката повышенной itiu нор-ма-тьной точности по толщине и ширине tiiH плюшеной ленты, ролики - из холоднокатаного проката, плющеной ленты или калиброванной стати, вадики - из каапб-рованной стали j-uh круглой холоднотянутой проволоки. Лдя пластин цепей типов ПРД. ПРИ допускается применение горячекатаного проката.

2. Детали цепей должны быть термически или химико-термически обработаны до твердости, соответствующей табл. 4.

Поле рассеяния показателя твердости не должно превышать 8 единиц. Отношение глубины диффузионного слоя

(эвтектоидный и половина переходного слоя) к толщине ролика, втулки или диаметру валика при химико-термической обработке должно соответствовать табл. 5.

Глубина обезуглероженного слоя на атастинах после термической обработки не должна превышать 0,3 мм.

Для оценки твердости этот слой должен быть удален,

3. Детали цепей не должны иметь ока-1шы, трещин, заусенцев, раковин и корро-зионны.х поражений, снижающих работоспособность цепи и \удшающих ее товарный вад.

4. Пластины цепей должны цметь за-iHTtfo-aeKOpaTHBHoe покрытие. Допускается нсаичие покрытия в отверстиях пластин

5. Собранная цепь должна иметь легкую (без заедания) подвижность в шарнирных Соединениях.

6. Суммарный зазор межлу наружными внчтренни.ми атастина.ми собранных од-

орялных ncneii должен быть не более ука-нкого в табл. 6.

Суммарный зазор многорндных цепсГ! с Должен быть более 0.S суммарного зазора Хш олкорялной цепи, умиожсииок) на и1сло рядов.

4. Твердость термически обработанных деталей цепей

7. Цепи типа ПР, ПВ с шагами 8-15,875 мм должны быть подвергнуты растяжению нагрузкой, равной 15-33% разрушающей нагрузки согласно табл. ] и 2.

8. Вращающие моменты при испытании на проворачивание валика и втулки в одной пластине не должны быть ниже значений в табл. 7.

9. Предельное отклонение длины отрезка цепи от номинального значения должно быть только положительным и соответствовать указанному в табл. 8.

Число звеньев в измеряемом отрезке цепи должно соответствовать указанному В табл. 9.

10. Предельное отклонение наружного и внутреннего шага звеньев от но.минального значения не должно превышать величин в табл. 10.

Указания по эксплуатации. Цепи типа ПР со свертными роликами и типов ПРА, ПРД, ПРИ до.тжны эксплуатироваться при

скорости движения не выше 5 м/с.

Валь: цепных передач должны быть [фовсрены на параллельность осей. Допуск париьлельности осей валов не должен быть более 0,2 мм на каждые 100 мм длины валом
