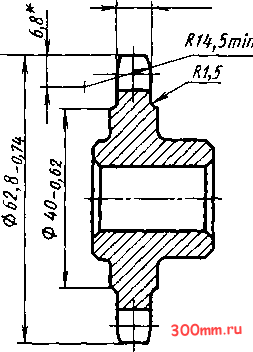

17. Пример выполнения чертежа вениа звездочки адя приводной однорядной цепи (ГОСТ 2.408-68 в ред. 1996 г.)

Размер для справок

Число зубьев

Сопрягаемая цепь

Диаметр ролика

Профиль 3v6a по ГОСТ 591-69

Группа точности по ГОСТ 591-69

Диаметр впадин

окружности

Допуск на разность шагов

Допуск радиального биения окружности впадин

Допуск торцового би ения зубчатого венца

Диаметр делительной окружности

Сопрягаемая

цепь

Ширина

внутренней

пластины

Расстояние между внутренними пластинами

12,7

8,51

Без смешения

48,45.

0,25

0,16

57,07

7,75

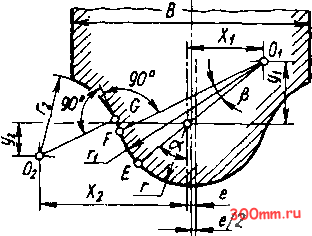

18. Расчет и построение профиля дисковой фрезы для нарезания звездочек

с числом зубьев z > 7

Профиль зуба звездочек, получаемый методом деления при нарезании дисковыми фрезами, полностью соответствует теоретическому (исходному) профилю только лри расчетном числе зубьев данной фуппы.

Линейные размеры червячных и дисковых фрез вычисляют с точностью до 0,01 мм, а угловые - до Г

* При расчете дисковых фрс лля нарезания звездочек без смещения центров дуг впадин величину е следует принимать равной нулю.

19. Расчет и построение профиля инструмента для нарезания звездочек с числом зубьев z > 9

Расчет и построение профиля основной рейки в нормальном сечении при изготовлении зубьев звездочки методом обкатки по диаметру делительной окружности даны в таблице и на рисунке. Центр дуги радиуса гз лежит на пересечении перпендикуляра, восстановленного из середины отрезка OiC, с продолжением линии 0{ВС.

Профиль зуба звездочек, получаемый методом огибания, на участке EFCK (см. рисунок к табл. 11) отклоняется от теоретического (исходного) профиля. Величина отклонения зависит от числа зубьев и не превышает в нормальном направлении к теоретическому профилю на участке EFC - 0,01/ и на участке СК - 0,015/.

Технические требования иа звездочки для приводных роликовых и втулочных цепей с

шагами до 25,4 мм включительно. Число зубьев звездочек выбирают из следующего ряда: 9, 10, 11, 12, (13), 14, (15), 16, (17), 18, (19), 20, (22), 25, (28), 32, (36). 40, (45), 50, (56), 63, (71), 80.

Рекомендуется принимать число зубьев ис менее 13; при больших скоростях и для

ответственных передач принимают большие значения, но не свыше 120. При четном числе звеньев цепи следует выбирать нечетное число зубьев звездочки.

Посадочные отверстия звездочек поД вал выполняют с предельными отклонениями по Н8.

Звездочки изготовляют из стали марок 40 и 45 или 40Л и 45Л, группа П.
