23. Допустимое давление р в шарнире для роликовых цепей, МПа, при к=\ (для 2 1530)

Шаг цепи

Частота врашения меньшей звездочки, мин

Для цепей повышенной точности и прочности значения р можно повышать на 30-40%.

Нафузку на опоры определяют в соответствии с их расположением по отношению к посаженным на валу звездочкам, а также и значениям О .

Пример. Определить для нормальных условий работы (Лэ = 1) мощность jV в Вт, которую может передать роликовая цепь с шагом г=25,4 мм и разрушающей нагрузкой Q - 60000 Н (см. табл. 1).

Частота вращения ведущего вала л=850 МИН.

Цепь работает на звездочках с числом зубьев Zi-21 и 22-105.

Межосевое расстояние /4=900 мм, или в

900 ,

= 35 (расстояние регу-

Расположение передачи - горизонталь-.

шагах лируется).

25,4

ное.

По формуле мощности после ее преобразования

где d = 7,92 мм, 5вн =15,88 мм (из табл. 1). Если толщина звеньев неизвестна, 5=(1,41,7) Лвн. т.е. 1,4 15,88=22,23 мм. По табл. 23 при / =25,4 мм и л=850 мин давление /7=20,5 МПа.

2упг 21-850-25,4 , и = J-=-! я: 7,56 м/с ;

601000 60 1000

N <7>56-20.5.7,92-22,23 1

ТЯГОВЫЕ ПЛАСТИНЧАТЫЕ ЦЕПИ (по ГОСТ 588-81 в ред. 1987 г.)

Тяговые пластинчатые втулочные, кат-ковые и роликовые цепи применяются в подъемно-транспортных машинах и других механизмах.

Тяговые пластинчатые цепи должны изготовляться следующих типов:

7 - втулочные;

2 - роликовые;

3 - катковые с гладкими катками с подшипниками скольжения;

4 - катковые с ребордами на катках с подшипниками скольжения.

Цепи каждого типа изготовляют в трех исполнениях:

7 неразборная цепь со сплошными валиками (индекс М);

2 - разборная цепь со сплошными валиками (индекс М);

3 - неразборная цепь с полыми валиками (индекс МС).

Основные параметры и размеры втулочных, Катковых и роликовых пеней приведены в табл. 24, 25.

24. Основные параметры и размеры тяговых пластинчатых цепей, мм

Тип I

Исполнение I

Исполнение 2

Исполнение 3

I - валик; 2 - втулка; 3 - внутренняя пластина; 4- наружная пластина; 5 - ригель;

6 - болт; 7- шайба; 8 - полый валик

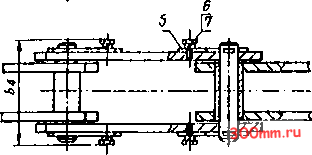

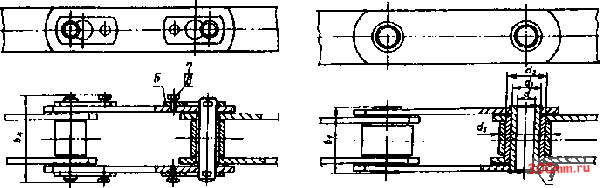

Тип 2

Исполнение I t

Исполнение 2

Исполнение 3

/ - валик; 2 - втулка; 3 - ролик; 4- внутренняя пластина; 5 - наружная пластина; 6 - ригель; 7- болт; <У -шайба; 9- полый валик

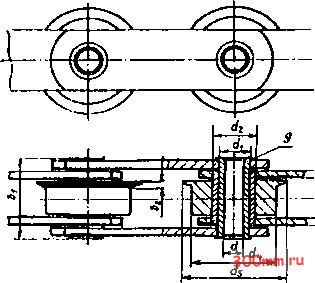

Исполнение 2

Исполнение 3

I - валик; 2 - втулка; 3 - каток; 4 - внутренняя пластина; 5 - наружная пластина; 6 - ригель; 7- болт; 8 - шайба; 9 - полый валик

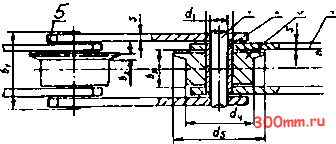

Тип 4

Исполнение I

Исполнение 2

Исполнение 3

/ - валик; 2 - втулка; 3 - каток с ребордой; - внутренняя пластина; 5 - наружная пластина;

6 - ригель; 7 - болт; * - шайба; 9 - полый валик
