Тип 3

* Минимальный шаг г иепи при расстоянии А межлу отверстиями

То же, с присоединительными элементами типа 1.1, исполнения О, с односторонним их расположением (1) и чередованием через 3 шага:

Цепь Ml 12-2-100-1-1.1-0-1-3 ГОСТ 5588- 81

То же, с присоединительными элементами типа 3, с односторонним их расположением (1) и чередованием через 3 шага:

Цепь Ml 12-2-100-1-3-1-3 ГОСТ 588-81

То же, с присоединительными элементами типа 1.2 (с размерами h\= 31,5 и 6 исполнения 1 (с размером А = 30), с односторонним их расположением (1) (с полурасстоянием А\/2, для наружных специальных пластин, равным 50, и для внутренних - 45) и чередованием через 3 шага:

Цепь Ml 12-2-100-1-1 (Л, = 31,5) 2 (de = 9)- 1(А= 30)-1(А\/2= 50/45)-3 ГОСТ 588-81

То же, с присоединительными элементами типа 2.1 (с прямоугольными отверстиями размером 9x31), исполнения О, с двусторонним их расположением (2) и чередованием через 2 шага:

Цепь Ml 12-2-100-1-2 1(9 у 31)-0-22 ГОСТ 588-81

То же, с присоединительными элементами типа 3 (с размером 7 = 15) с односторонним их расположением (с размером Ьб = 72) и чередованием через 4 шага:

Цепь Ml 12-2-100-1-3 (d-i= 15)-1 (Ьб = 12)-4 ГОСТ 588-81

Примечание, Для тяговых пластинчатых цепей со специальными пластинами, имеющими иную от установленной

на рис. табл. 30 форму отверстий и присое*, динительные элементы с размерами, отлить чающимися от указанных в табл. 30, поаЩ соответствующего условного обозначенн1 типа исполнения и расположения присое- динительных элементов в скобках следуеу указывать обозначение размера и фактичс* ское его значение.

ЗВЕЗДОЧКИ ДЛЯ ПЛАСТИНЧАТЫХ ЦЕПЕЙ (по ГОСТ 592-81)

Устанавливаются три типа звездочек:

1 - одноходовые звездочки с геометрической характеристикой зацепления

;<2,2 ;

2 - одноходовые звездочки с геометрической характеристикой зацепления X > 2Д ;

3 - двухходовые и двухзаходные звездочки с геометрической характеристикоЛ зацепления > 3,5 .

Одноходовые звездочки для пластинчатых цепей работают при скоростях до 5 м/с.

Расчет и построение профиля зубьев звездочек приведен в табл. 31; расчет венШ звездочек в поперечном сечении - табл. 33.

Диаметр наружной окружности звездочек для пластинчатых цепей, имеющих присоединительные устройства, установленные поперек цепи, должен рассчитываться по формуле

7) = :+(1,2...1,6) Л

где - расстояние от оси шарнира ДО

полки специальной пластины, мм: (1,2 ... 1,6) - коэффициент, который увеличивают пропорционально увеличению числа зубьев z интерполяцией в интервале

5 .г < 60.

Диаметры делительной окружности вычисляют с точностью до 0,01 мм, остальные линейные размеры - с точностью до 0,1 мм, угловые - с точностью до Г

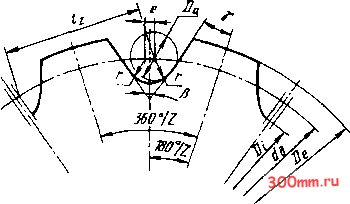

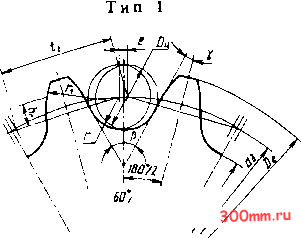

31. Расчет и построение профиля зубьев звезлочек типов 1 и 2

Для цепей с геометрической характеристикой Л < 2,2

Для цепей с геометрической характеристикой I > 2,2

Тип 2

УтЧ /7/
