ГОСТ 13576-81 распространяется на звездочки для приводных зубчатых цепей по 13552-81. Стандарт устанавливает метод расчета и построения профиля зубьев звездочек для приводных зубчатых цепей с односторонним и двусторонним зацеплением (табл. 44 -48) и предельные отклонения (табл. 50).
44. Расчет и построение профиля зубьев звездочек
Размеры, мм

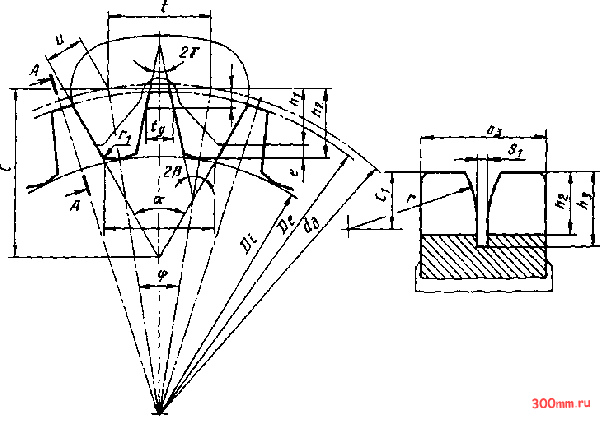

Профиль зубьев звездочек для зубчатых цепей с односторонним зацеплением - тип 1
2у - угол заострения зуба;
23 - угол впадины зуба;
а - угол наклона рабочих фаней зуба;
Ф - угол поворота звена на звездочке

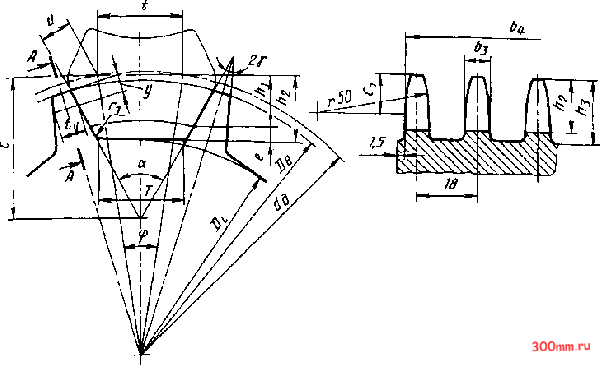

Профиль зубьев звездочек для зубчатых цепей с двусторонним зацеплением - тип 2
Наименование
Обозначе-
Расчетные формулы для цепи
параметров
типа 1
типа 2
Исходные данные
Шаг цепи
Расстояние от центра шарнира до рабочей грани звена
Расстояние от оси пластины до вершины зуба звена
Размеры по ГОСТ 13552-81
Ширина цепи
Толшина пластины
гол нак-тона рабочих граней
Число зубьев звездочки
Z от 17 до 96
г * от 22 до 96
Наименование параметров
Обозначения
Расчетные формулы для цепи
типа 1
типа 2
Геометрический расчет
Диаметр делительной окружности
. 180
sm--
d.=K-~-
. 180
sm--
Диаметр наружной окружности
180 tg -
D, = K 180
tg--
Коэффициент высоты зуба
K=0,99 для г < 40 К = 0,995 для г > 40
Диаметр окружности впадин
D.=d.-2--
cos - z
Высота зуба
Радиальный зазор
e = 0,1/
Угол поворота звена на звездочке, фад
360
Угол впадины зуба, град
2p = a - Ф
Половина угла заострения зуба,
у = 30 -ф
Ширина зуба звездочки
b = b+2s
63 = 2,555
Ширина венца
b, = b
b = b+ 1,585
Расстояние от вершины зуба до линии центров
C, 0,4/
Радиус закругления торца зуба и направляющей проточки
