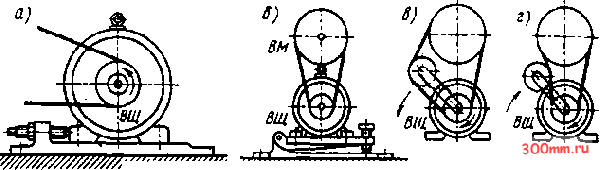

2. Способы натяжения ремнен

Натяжение вследствие упругости ремня

Автоматическое натяжение

Примечания:

1 При конструировании натяжных устройств следует учитывать, что вытяжка ремней в Процессе работы может доходить до Ь% их первоначальной длины.

2. Натяжное устройство должно обеспечивать изменение межосевого расстояния в пределах от -0,03 а до +0,06 о, где а - номинальное значение межосевого расстояния

ПЛОСКОРЕМЕННАЯ ПЕРЕДАЧА

ТИПЫ ПЕРЕДАЧ И ВЫБОР РЕМНЯ 3. Типы передач

Открытая передача

Допускается

Нижняя часть - ведущая

Перекрестная передача

Допускается

1 1

/). 8

4. Выбор приводных ремней

Определяющий параметр

Ремни

хлопчатобумажные тканые

прорезиненные

Основные характеристики

Удельная тяговая способность Стабильность начального натяжения

Условия работы

Резкие колебания рабочей нагрузки (удары)

Кратковременные перегрузки Перекрестные передачи, отводки, щкивы ступенчатые или с закраинами (ребордами)

Повыщенная температура

Повыщенная влажность

Водяной пар Пыль

Средняя

Неудовлетворительная

Допустимы

30-40% Непригодны

Устойчивы до 50°С

Непригодны

Не рекомендуется

Высокая Хорошая

Не рекомендуются 20-30%

Пригодны (без обкладок)

Пригодны при колебаниях до 60°С (без обкладок) Пригодны с двусторонней

обкладкой

Пригодны (с обкладками) Пригодны (с обкладками)

РЕМНИ ПЛОСКИЕ ПРИВОДНЫЕ РЕЗИНОТКАНЕВЫЕ

(ГОСТ 23831-79 в ред. 1990 г.)

Настоящий стандарт распространяется на плоские приводные резинотканевые реМНИ (далее - ремни), предназначенные ддя плоскоременных передач, транспортеров рядковых жаток, а также для водоподъемников, элеваторов и норий в качестве тягового элемента.

Стандарт полностью соответствует МС ИСО 22-75.

Основные параметры

Ремни изготовляют трех видов: общего назначения, морозостойкие и антистатические.

Ремни общего назначения и антистатические должны быть работоспособны в интервале температур окружающего воздуха от минус 25 до плюс 60°С; морозостойкие ремни - от минус 45 до плюс 60°С.

Ремни состоят из тканевого каркаса нарезной конструкции и имеют резиновые прослойки между прокладками.

Каркас ремней изготовляют из тканей, приведенных в табл. 5.

5. Ткани, применяемые для изготовления плоских ремнен

Ремни на основе тканей из комбинированных нитей (комбинация полиэфирного н хлопчатобумажного волокна) допускается изготоатять без резиновых прослоек по согласованию Изготовителя с потребителем.

Морозостойкие и антистатические ремни Изготовляют с наружными резиновыми бклалками. Для наружных обкладок морозостойких ремней используют резины клас-

М, антистатических ремней - резины -acca Б.

Допускается использовать антистатиче-*ие ремни при эксплуатаиии от минус 45

плюс бОС с наружными обкладками из Р**-*ины класса М.

Ремни общего назначения изготовляют Наружными резиновыми обкладками

(одной или двумя) и без резиновых обкладок. Наружные обкладки для ремней общего назначения изготовляют из резни классов Б, М и С.

На одной из внешних прокладок ремня дoпycкaeтcт не более одного стыка, расположенного пол углом от 45 до 70° к продольной оси ремня, на длине, указанной в табл. 7.

Число прокладок и ширина ремней должны соответствовать указанным в табл. 6.
