31. Обозначения диаметров отверстия подшипников от 10 до 17 мм

Диаметры отверстия от 10 до 17 мм, не перечисленные в табл. 31, должны иметь обозначение по ближайшему указанному диаметру. В условном обозначении таких подшипников на третьем месте ставят цифру 9.

Диаметры отверстия, равные 22, 28, 32, 500 мм и более, обозначают через дробь.

Для подшипников с диаметром отверстия 500 мм и более внутренний диаметр обозначают знаками, равными номинальному диаметру.

Диаметры отверстия, выраженные дробным числом или числом, не кратным 5, обозначают знаками, равными приближенному целому числу, полученному от деления значения диаметра на 5. В условном обозначении таких подшипников на третьем месте ставят цифру 9.

Лля подшипников шариковых упорных двойных за диаметр отверстия принимают номинальный диаметр отверстия тугого кольца одинарного подшипника.

Обозначение размерных серий. Размерная серия подшипника - сочетание серий диаметров и ширин (высот), определяющее габаритные размеры подшипника.

Для подшипников установлены следующие серии (ГОСТ 3478): диаметров 0. 8, 9, 1, 7, 2, 3, 4 и 5;

ширин или высот 7, 8, 9, О, 1, 2, 3, 4, 5 и 6.

Перечень серий диаметров указан в порядке увеличения размера наружного диа- фа подшипника при одинаковом диа-метре отверстия. Перечень серий ширин высот указан в порядке увеличения размера ширины или высоты.

Второй знак схемы 1 и третий знак схе-

-2, обозначаюшие серию диаметров совместно с седьмым знаком, обозначающим рию ширин (высот), обозначают размерную серию подшипника.

ерия Ширин (высот), имеющая знак О, Усломиом обозначении не указывается.

Третий знак схемы 1 - всегда 0.

Подшипники, нестандартные по внутреннему диаметру или ширине, относят к неопределенной серии и обозначают знаком 6 или 7 на втором месте схемы 1 и знаком 7 или 8 на третьем месте схемы 2 при нестандартном наружном диаметре или ширине. Такие подшипники не имеют в обозначении седьмого знака (серию ширин).

Обозиаченне типов подшипинков. Четвертый знак схем I и 2 обозначает тип подшипника:

Обозна-

Тип подшипника чение

Шариковый радиальный....... О

Шариковый радиальный сферический ....................... 1

Роликовый радиальный с короткими цилиндрическими роликами 2 Роликовый радиальный сферический ...................... 3

Роликовый игольчатый или с дтинными цилиндрическими роликами .................... 4

Радиальный роликовый с витыми

роликами................... 5

Радиально-упорный шариковый . . 6

Роликовый конический........ 7

Упорный или упорно-радиальный

шариковый................. 8

Упорный или упорно-радиальный роликовый.................. 9

Обозначение конструктивного исполнения. Пятый и шестой знаки схем 7 и 2 обозначают конструктивные исполнения подшипников. Конструктивные исполнения для каждого типа подшипников обозначают цифрами от 00 до 99.

Основные конструктивные исполнения подшипников - по ГОСТ 3395.

Обозначение серии ширин, конструктивного исполнения и типа подшипника, имеющее знак О (00), стоящий левее последней значащей цифры, опускают, если серия ширин схем I и 2 обозначена знаком 0. В этом случае условное обозначение подшипника может состоять из двух, трех или четырех цифр.

Примеры основных условных обозначений. Примеры основных условных обозначений подшипников по схеме 1:

1000094 - подшипник шариковый радиальный однорядный с диаметром отверстия

4 мм, серии диаметров 9, серии ширин 1, основного конструктивного исполнения;

25 - подшипник шариковый радиальный однорядный с диаметром отверстия 5 мм, серии диаметров 2, серии ширин О, основного конструктивного исполнения;

184009/1,5 - подшипник шариковый радиальный однорядный с упорным бортом на наружном кольце с диаметром отверстия 1,5 мм, серии диаметров 9, серии ширин 1;

1068 - подшипник шариковый радиальный сферический основного конструктивного исполнения с диаметром отверстия 8 мм, неопределенной серии (6).

Примеры основных условных обозначений подшипников по схеме 2:

32205 - подшипник роликовый радиальный с короткими цилиндрическими роликами без бортов на внутреннем кольце с диаметром отверстия 25 мм, серии диаметров 2, серии ширин 0;

4074103 - подшипник радиальный роликовый игольчатый с массивными кольцами с диаметром отверстия 17 мм, серии диаметров 1, серии ширин 4;

901 - подшипник радиальный шариковый однорядный с диаметром отверстия 12,7 мм {01 - обозначение ближайшего из указанных в табл. 31 диаметра отверстия 12 мм), неопределенной серии (9);

602/32 - подшипник радиальный шариковый однорядный с защитной шайбой, с диаметром отверстия 32 мм серии диаметров 2, серии ширин 0;

20071/1175 - подшипник роликовый конический однорядный основного конструктивного исполнения с диаметром отверстия 1175 мм серии диаметров 1, серии ширин 2.

Знаки, обозначающие дополнительные требования, проставляют слева и справа от основного обозначения.

Слева от основного обозначения проставляют знаки, определяющие класс точности (7, 8, О, 6Х, 6, 5, 4, 2, Т), группу радиального зазора по ГОСТ 21810 (О, 1, 2, 3, 9; для радиально-упорных шариковых подшипников обозначают степень преднатяга: 1, 2, 3), момент трения (1, 2, 3, 9 - обозначения рядов моментов трения) и категорию подшипника (А, В, С).

Знаки располагают в порядке перечисления справа налево от основного обозначения подшипника и отделяют от него зна-

ком тире, например: А125-3000205, где 3000205 - основное обозначение; 5 - класс точности; 2 - группа радиального зазора; 1 - ряд момента трения; А - категория подшипника.

В условном обозначении подшипников класса точности 6Х проставляют знак X.

Знак KaTeropvm в условном обозначении подшипников не указывают для подшипников, не отнесенных к категориям Л, В и С.

В условном обозначении подшипников категории С, а также подшипников, не отнесенных к категориям, имеющих величину зазора по нормальной фуппе и при отсутствии требования по моменту трения, класс точности О не указывают: 205.

Знаки дополнительных технических требований к подшипникам категорий Л и В обозначают в соответствии с техническими условиями на эти подшипники и указывают перед обозначением категории.

В условном обозначении подшипников с регламентированным моментом трения, со значением зазора по нормальной фуппе, т.е. не имеющей в обозначении знака зазора, на его месте проставляют букву М, например: А1М5-1000900, В1М0-205, В2М6-306

В условном обозначении подшипников категории С знак категории не проставляют.

Обозначение категорий А и В указывают:

- перед знаком зазора - при отсутствии требований по моменту трения и фуппе зазора, отличной от нормальной, например А25-204;

- перед классом точности - при отсутствии требований по моменту фения и нормальной фуппе зазора, например А5-205; при этом для подшипников класса точности О в обозначении проставляют знак О , например ВО-205.

Для роликовых конических подшипников категории С и подшипников, не отнесенных к категориям, по монтажной высоте установлены нормальная и повышенная точности.

Для подшипников повышенной точности слева от основного обозначения после знака класса точности проставляют дополнительный знак У , например 6У-7510.

Справа от основного обозначения проставляют знаки, определяющие материалы demojieu (например, Ю - все детали подшипника или часть деталей из нержавеющей стали), конструк-

тивиые изменения (например; К - для роликовых цилиндрических подшипников обозначает стальной штампованный сепаратор; [vl - роликовые подшипники с модифицированным контактом), требования к температуре отпуска (например, Т1 - температура отпуска 225 С), смазочный материал (например, С1 - смазочный материал ОКБ-122-7), требования по уровню вибрации (Ш, Ш1...Ш5 - с возрастанием цифрового индекса величина уровня вибрации уменьшается).

Более подробно обозначения и порядок расположения дополнительных знаков приведены в ГОСТ 3189-89.

Пример условного обозначения подшипника с дополнительными знаками:

А75-3180206ЕТ2С2 - подшипник шариковый радиальный однорядный с двусторонним уплотнением, с диаметром отверстия 30 мм серии диаметров 2, серии ширин 3, класса точности 5, радиальный зазор - по фуппе 7, при отсутствии требований по моменту трения, категории А с сепаратором из пластического материала (Е), температура стабилизирующего отпуска колец 250 С (Т2), заполнен на заводе-изготовителе смазочным материалом ЦИАТИМ-221 (С2).

КРАТКИЕ ХАРАКТЕРИСТИКИ ПОДШИПНИКОВ ОСНОВНЫХ ТИПОВ

Типы и конструктивные исполнения подшипников установлены ГОСТ 3395-89.

Тип О, Шариковые радиальные однорядные подшипники основного конструктивного исполнения (обозначение 0000, рис. 13, а) предназначены для восприятия радиальных и ограниченных осевых сил любого направления яаляются одними из наиболее распространенных и дешевых. Грузоподъемность их ниже, чем у роликоподшипников равных размеров. Могут работать под воздействием только осевой силы при высокой частоте вращения, т.е. в условиях, для которых упорные шариковые подшипники не пригодны.

Обеспечивают осевое фиксирование вала в двух направлениях. Не являясь самоус-танавливающимися, допускают небольшие углы взаимного перекоса внутреннего и наружного колец, значения которых зависят от радиальных зазоров в подшипнике. При одинаковых габаритных размерах эти подшипники работают с меньшими потерями на трение и при большей частоте враш,ения вала, чем подшипники всех других конструкций.

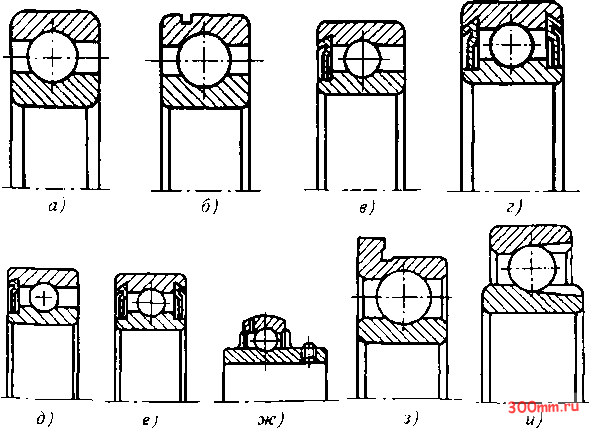

Рис. 13. Подшипники радиальные шариковые исполнений:

а - 0000; б - 50000; в - 60000; г - 80000; д - 160000; е - 180000; ж - 480000; з - 840000; и - 900000
