Тип2 Щу)

ТипЗ Щ

3, Тип 5

TunS (у) м

Тип?

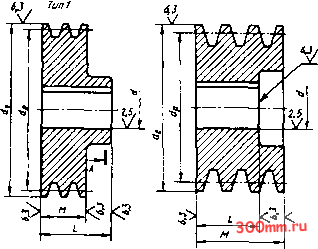

Рис. 6. Шкивы для приводных клиновых ремней:

а-в - варианты исполнения посадочного отверстия шкивов 1-9

Номинальные расчетные диаметры шкивов dp должны соответствовать указанному ряду: 50; (53); 56; (60); 63; (67); 71 (75); 80; (85); 90; (95); 100; (106); 112; (118) 125; (132); 140; (150); 160; (170); 180; (190) 200; (212); 224; (236); 250; (265); 280; (300) 315; (335); 355; (375); 400; (425); 450; 475 500; (530); 560; (600); (620); 630; (670); 710 (750); 800; (850); 900; (950); ЮОО; (1060) 1120; (1180); 1250; (1320); 1400; (1500) 1600; (1700); 1800; (1900); 2000; (2120) 2240; (2360); 2500; (2650); (2800); (3000) (3150); (3550); (3750); (4000) мм.

Примечание. Размеры, указанные в скобках, применяются в технически обоснованных случаях.

Размеры профиля канавок шкивов - по табл. 29.

Ширину шкива вычисляют по формуле

М = (п-\)е + 2f ,

где п - число ремней в передаче; е а f -

размеры по табл. 29.

Наружный диаметр шкива вычисляют по формуле

de = dp +2Ь ,

где b - по табл. 29.

Концы валов для шкивов с цилиндрическим отверстием - по ГОСТ 12080-66; с коническим отверстием - по ГОСТ 12081 - 72.

Схема построения условного обозначения шкивов:

Шкив X X X. X. X. X X 1234567

1 - тип шкива; 2 - сечение ремня; 3 - число канавок шкива; 4 - расчетный диаметр шкива; 5 - диаметр посадочного отверстия; 6 - марка материала; 7 - обозначение стандарта на шкив.

Пример условного обозначения шкива для приводных клиновых ремней типа 1 с сечением А, с тремя канавками, расчетным диаметром dp =224 мм, с

цилиндрическим посадочным отверстием d-2 мм, из чугуна марки СЧ 20

Шкив J А 3.224.23 СЧ 20 ГОСТ 20889-88

То же, с коническим посадочным отверстием:

Шкив } А 3.224.28К. СЧ 20 ГОСТ 20889-88

30. Расчетный диаметр меньшего шкива передачи

Для получения большего срока службы ремней при эксплуатации и более высокого КПД передачи рекомендуется диаметры меньшего шкива (табл. 30) выбирать возможно большими, допускаемыми габаритными размерами передачи, но так, чтобы скорость ремней не превышала 25 м/с для сечений 7, А, В, Си 30 м/с для сечений Д Е, ЕО.

Технические требования для шкнвов клиновых ремней. Шкивы должны быть изготовлены из материалов, обеспечйваю-ших выполнение требуемых размеров и работу шкивов в условиях эксплуатации (наличие механических усилий, нагрев, истирание).

Отливки шкивов не должны иметь дефектов, ухудшающих их внешний вид- На поверхности отливок, подвергающихся механической обработке, допускаются дефекты по ГОСТ 19200-80 в пределах припуска на механическую обработку.

Допускаемое отклонение от номинального значения расчетного диаметра шкивов hll.

Предельные отклонения угла канавки шкивов, обработанных резанием, должны быть не более:

±1° - шкивов для ремней сечений Z, Лу

±30 - шкивов для ремней сечений С, А £ , ЕО.

Предельные отклонения угла конусного АТ10

отверстия - ±

по ГОСТ 8908-81.

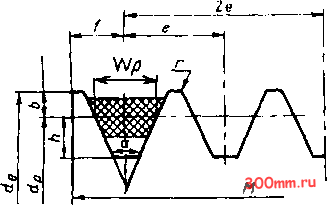

29. Профиль канавок шкивов (ГОСТ 20889-88)

Размеры, мм

Ир - расчетная ширина канавки шкива; b - глубина канавки над расчетной шириной;

~ расчетный диаметр шкива; h - глубина канавки ниже расчетной ширины; е - расстояние между осями канавок; / - расстояние между осью крайней канавки и ближайшим торцом шкива; а - угол канавки шкива; - наружный диаметр шкива; г - радиус закругления верхней кромки канавки шкива; Л/ - ширина шкива.
