44. Коэффициент угла обхвата

45. Коэффициент Q, учитывающий влияние длины ремня

Расчетная длина ремня Lr.. мм

Q для ремней сечением

Z(0)

В{Б)

Расчетная длина ремня in , мм

Cl для ремней сечением

1000

1060

1120

1180

1250

1320

1400

0,49 0,51 0,53 0,56 0,58 0,61 0,63 0,66 0,68 0,71 0,73 0,76 0,78 0,81 0,84 0,86 0,88 0.91 0,93 0,95 0,98 1,00 1,03

1500 1600 1700 1800 1900 2000 2120 2240 2360 2500 2650 2800 3000 3150 3350 3550 3750 4000 4250 4500

Расчетная длина

Q лтя ремней сечением

46. Коэффициент Q, учитывающий число ремней в комплекте

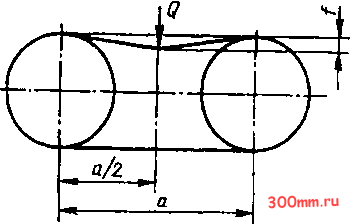

Натяжение ремня контролируют по прогибу ветви / под воздействием силы Q

(рис. 14).

Прогиб ветви / (в мм)

/ = 1,55

Сила Q (в Н) для нового ремня

с/ о Со .

д,1я приработанного ремня

0 -Со

Рис. 14. К расчету прогиба ремня

где С - коэффициент, равный 1,2-1,4; Со - коэффициент, зависящий от жесткости ремня (табл. 47).

Для компенсации отклонений от номинала по длине ремня, его удлинения во время эксплуатации, а также для свободной установки новых ремней в передаче должна быть предусмотрена регулировка межосевого расстояния или установка натяжных устройств

47. Рекомендуемые значения Q

Наименьшее значение межосевого расстояния должно быть установлено в зависимости от длины ремня, уменьшенной на 2 % при длине ремня до 2 м и на 1 % при длине свыше 2 м.

Наибольшее значение межосевого расстояния должно быть устаноапено из расчета iLTHHbi ремня, увеличенной на 5,5 %.

ОСОБЫЕ ВИДЫ КЛИНОРЕМЕННЫХ ПЕРЕДАЧ

Передача с натяжными приспособлениями. Натяжное приспособление кулисного типа показано на рис. 15; основные размеры шкивов приведены в табл. 48.

Натяжные ролики в клиноременных передачах не рекомендуется применять. При установке роликов их следует располагать

на ведомой ветви внутри контура передачи во избежание знакопеременных перегибов

Передача с вертикальными валами. Для предотвращения сбега ремней со шкивов канавки выполняют глубокими (табл. 49).

При расчете передач с вертикальными вахтами мощность Ло (табл. 37) следует принимать на 10-12% меньше, нежели для передачи с горизонтальными валами.

Полуперекрестные передачи. Применяют их при передаточных числах, близких к единице. Расстояние между центрами шкивов

/>5(/р.б-ьЛ/),

где £/р б - расчетный диаметр большого

шкива; М - ширина этого шкива. Шкивы полуперекрестных передач выполняют с глубокими канавками. Мощность ЛО указанную в табл. 37-43, следует уменьшать на 20 %.

Рис. 15. Натяжное приспособление кулисного типа

48. Основные размеры желобчатого и гладкого шкивов при одном ремне (рнс. 15)
