49. Размеры глубоких канавок, мм

(см. рис. к табл. 29)

Элементы

Сечения ремней

Технические требования к передаче. Валы шкивов Передачи располагают параллельно, а канавки - одну против другой.

Допускается непараллельность осей врашения не более 1 мм на 100 мм длины, а допуск на смешение канавок шкивов не более 2 мм на 1 м межосевого расстояния, который увеличивается не более чем на 0,02 мм на каждые 100 мм межосевого расстояния свыше 1 м.

Шкивы и особенно их канавки должны быть чистыми. Необходимо исключить возможность попадания в них смазок и растворителей.

При работе ремней комплектами в случае выхода из строя одного из ремней снимается весь комплект.

ВАРИАТОРНЫЕ КЛИНОВЫЕ РЕМНИ

Бесконечные клиновые резинотканевые (кордтканевые или кордшнуровые) вариаторные ремни трапецеидального сечения предназначены для промышленных установок (ГОСТ 24848.1-81 ГОСГ 24848.3-81) и сельскохозяйственных ма-шин (ГОСТ 26379-84).

50. Размеры сечений варнаториых ремней в свободном состоянии

ЙО - ширина большего основания, мм; h - высота (толшина) ремня, мм;

ФО - >тол клина ремня, равный 34 ± Г ;

дтя корлшнурового ремня 45 х 22 >тол фо~40± 1

Ремни промышленных установок

Ремни сельскохозяйственных машин

51. Номинальные размеры сечений ремия, измеряемые под натяжением в канавке измерительного шкива

Размеры, мм

bp - расчетная ширина ремня, расположенного в

канавке измерительного шкива; И - высота ремня;

<? угол клина измерительного шкива, равный 26° ± 15; для ремня 45x22 угол 9=34 ± 15.

Ремни промышленных установок

Ремни сельскохозяйственных машин

Предельные отклонения размеров сечения ремней даны для проектирования технологиче ской оснастки.

ГОСТ 26379-84 предусматривает также ремни: 40x20; 28x16.

Примеры условных обозначений:

Ремень сечения 1-В25 с расчетной длиной 1000 мм кордшнуровой конструкции:

Ремень 1-В25~1000Ш ГОСТ 24848.1-81 ГОСТ 24848.3- 81

Ремень сечения 1-В25 с расчетной длиной 1000 .мм кордшнуровой конструкции, зубчатый:

Ремень сечения 1-В25-1000Ш зубчатый ГОСТ 248481-81 ГОСТ 24848.3-81 Ремень сечения СВ-50 с расчетной длиной 4000 мм кордтканевой конструкции:

Ремень СВ-50-4000Т ГОСТ 26379-84

Технические требования. Большее основание трапеции должно быть плоским или выпуклым, меньшее основание - плоским или вогнутым.

Углы при основаниях ремня могут иметь радиус закругления.

Ремни должны быть работоспособными при изменении температуры окружающей среды от -30 до +60 °С.

Ремни с расчетной длиной до 2000 мм могут выпускаться зубчатыми. Ремни длиной свыше 2000 мм выпускаются зубчатыми по согласованию между потребителем и изготовителем. Для промышленных установок рекомендуется применять только зубчатые ремни (табл. 52).

52. Размеры зубьев зубчатых ремней, мм

Примечание Б одном и том же ремне отклонения по шагу зуба и ширине паза должны быть НС более I мм. Допускается в олном месте ремня отклонение шага зуба до 50%

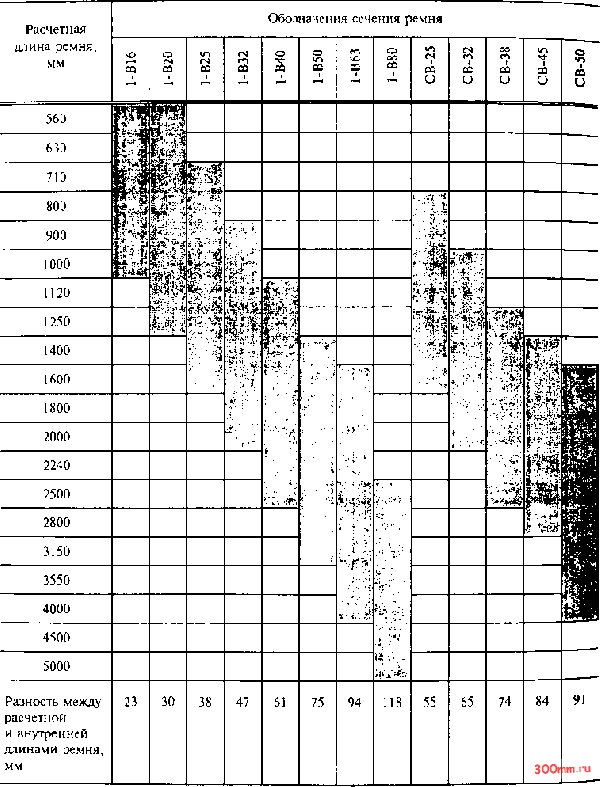

53. Расчетные длины 1 ремней, измеренные под натяжением

Примечания: I. Допускается применение ремней промежуточных длин по ряду R4C ГОСТ 8032-84.

2. За расчетную длину принимают длину ремня на уровне расчетной ширины; за внутреннюю длину - длину ремня по меньшему основанию.
