54. Предельные отклонения на длины ремней и наибольшая разность между длинами комплектуемых ремией

Размеры, мм

Между длинами ремней одной группы.

ШКИВЫ ВАРИАТОРНОЙ ПЕРЕДАЧИ

Основные требования по шкивам для вариаторных клиновых ремней приведены в табл. 55, 56.

Угол клина шкивов ф вариаторов малой мощности с широким диапазоном регулирования составляет 26 вариаторов средней Мощности со средним диапазоном регулирования и большой мощности с низким Диапазоном регулирования - 28. Предельное отклонение угла канавки шкивов ± ЗО .

Технические требования. Шкивы должны быть изготовлены из материалов, обеспечивающих выполнение требуемых размеров и работу шкивов в условиях эксплуата-

ции, т. е. наличие механических усилий, нагрев, истирание и др.

Шкивы не должны иметь пористости, пузырей, царапин, вмятин на боковых поверхностях канавок. Дефекты могут исправляться только газовой сваркой, пайкой или компаундом на основе эпоксидных смол, обеспечивающих работоспособность канавок не ниже, чем при пайке.

Шероховатость рабочих поверхностей канавок шкивов Ra должна быть не более 2,5 мкм по ГОСТ 2789-73.

Кромки канавок шкивов должны быть притуплены.

Биение конусной рабочей поверхности шкива на каждые 100 мм диаметра шкива,

55. Минимальные расчетные диаметры шкивов

56. Верхнее и нижнее положение ремня в шкивах вариаторов ки Н

Размеры, мм

/)н - наружный диаметр шкива: - расчетный диаметр шкива

измеренное перпендикулярно образуюшей конуса, не должно превышать:

0,20 мм - при частоте врашения шкива до 500 мин ;

0,15 мм - при частоте вращения шкива 500-1000 мин->;

0,10 мм - при частоте врашения шкива более 1000 мин .

Каждый шкив при работе со скоростью свыше 5 м/с должен подвергаться балансировке. Нормы точности балансировки выбираются по ГОСТ 22061-76, но не ниже 5-го класса точности балансировки. Точность балансировки устанавливают в зави-си.мости от назначения и условий работы машины.

РЕКОМЕНДУЕМЫЕ ДАННЫЕ ДЛЯ РАСЧЕТА И КОНСТРУИРОВАНИЯ ВАРИАТОРОВ

1. Основные конструктивные схемы вариаторов:

I - с симметричным регулированием обоих шкивов;

II - с несимметричным регулированием обоих шкивов;

III - с одним рег>лируемым шкивом и с ведущим шкивом постоянного диаметра;

IV - с одним рсг>лируемы.м шкивом и с всломым шкивом постоинпого лиамсгра

2. Конструктивную схему вариатора следует выбирать в соответствии с требуемым видом регулирования так, чтобы силовая характеристика вариатора отвечала требованиям рабочей машины.

3. Вариаторы должны соответствовать трем основным фуппам:

фуппа А - вариаторы малой мощности с широким диапазоном регулирования;

ФУПпа Б - вариаторы средней мощности со средним диапазоном регулирования;

Фуппа В - вариаторы большой мощности с низким диапазоном регулирования.

РАСЧЕТ ПЕРЕДАЧ И ПЕРЕДАВАЕМЫЕ МОЩНОСТИ (по ГОСТ 24848.3-81)

Стандарт устанавливает расчет передач и Передаваемые мощности для клиновых вариаторных ремней промышленного оборудования по ГОСТ 24848.1-81 и ГОСТ 24848.2-81.

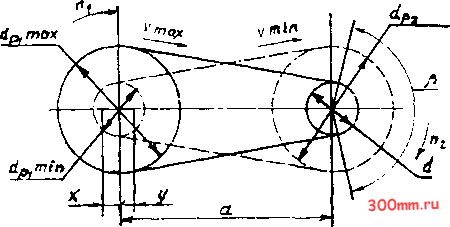

Схема и основные параметры передачи с вариаторным ремнем приведены на рис. 16.

Для вариаторов с регулируемым межо-севым расстоянием: х - увеличение межо-ссвого расстояния для натяжения ремня, у - уменьшение межосевого расстояния

для своболного надевания ремня.

dpj min Pi max P2 min P2 max

Рис, 16

минимальный и максимальный расчетные диаметры ведущего шкива;

минимальный и максимальный расчетные диаметры ведомого шкива; 3 - угол обхвата шкива; а - межосевое расстояние

Положение ремня при максимальной скорости ведомого шкива v обозначено

сплошной линией; положение ремня при минимальной скорости ведомого шкива

- штриховой линией.

Геометрические параметры вариаторов приведены в табл. 57.

Расчет мощности вариатора проводят при минимальной и максимальной скоростях ремня, при максимальной передаваемой .мощности, при максимальной окружной силе.

Расчетную мощность вариатора N],

кВт, передаваемую одним ремнем в условиях эксплуатации, вычисляют по формуле

где Ло - номинальная мощность, передаваемая одним ремнем при скорости f=20 м/с, угле обхвата шкива р=180° и спокойном режиме работы (табл. 58); К\ - коэффициент, учитываюший влияние угла обхвата шкива на минимальном диаметре (табл. 59);

2 - коэффициент, учитываюший скорость ремня (табл. 60); 3 - коэффициент, учитываюший характер Нагрузки и режим работы (табл. 61); 4 - коэффициент, учитываюший конструктивную схему вариатора (табл. 62).

Угол обхвата ремнем щкива с минимальным расчетным диаметром вычисляют По формулам:

= 180 - StIej Pi

р = 180 - 57 Pi Р2

Окружная скорость ремня v, м/с, ndin] ndjnj

60 60

где d] и dj - расчетные диаметры ведущего и ведомого шкивов, м; П] и 2 - частота врашения ведущего и

ведомого шкивов, мин

Межосевое расстояние а , мм,

а = р + р - д ,

где р = 0,251р - 0,393(с1 +d2)\

g = Q,n5{di -djf.

Расчетную длину ремней определяют по формуле

Lp=2a + 1,57(1 + dj) +

Для компенсации возможных отклонений от номинала по длине ремня и вытяжки его в процессе эксплуатации должна быть предусмотрена регулировка межосевого расстояния или уменьшение рабочего диапазона регулирования против теоретического из расчета увеличения номинальной расчетной длины ремня на 6 %.

Примечание. В зависимости от условий эксплуатации по согласованию потребителя с изготовителем допускается предусматривать компенсацию вытяжки ремня из расчета увеличения расчетной длины на величину менее 6 %, но не менее чем 3.5 %.
