ры, 110ршнс111>1е насосы и компрессоры с тремя и более цилиндрами; вентиляторы и воздуходувки; цепные конвейеры, элеваторы, дисковые пилы для дерева, трансмиссии; прядил ьные, бу мажн ые, п и щевые маш и н ы; тяжел ыс грохоты; вра-шаюшиеся печи и др.

Крптк о Ире мс н 11 ая нагрузка до 150 % номинальной

Тяжелый режим.

Ста н к и стро гал ьные, дол беж н ы е, зубодолбежныс и деревообрабатывающие ; насосы и компрессоры п орщ н е выс с одн им ил и двумя цил и н дра м и; вентил ятор ы и воз -духодувки тяжелого типа, конвейеры винтовые, скребковые, дезинтеграторы ; п рсссы ви нтовые экс -це нтр и ковые с относ ител ьно тяжелым маховиком; ткацкие машины, хл оп кооч и стител ьн ые машины, машины для прессования и брикетирования кормов и др.

Значительные колебания нагрузки. Максимальная кратковременная нагрузка до 200 % номинальной

Очень тяжелый режим.

Подъемники, экскаваторы, драги; прессы винтовые и эксцентриковые с относительно легким маховиком, ножницы, молоты, бегуны, глиномялки; мельницы шаровые, жерновые, вальцовые; дробилки, лесопильные рамы и др.

Ударная и рез-конеравномер-ная нагрузка. Максимальная кратковременная нагрузка до 300 % номинальной

62. Коэффициент учитывающий конструктивную схему вариатора

Примечание. Для вариатора с двухст>т1енчатым регчлированием коэффициент выбирают отдельно для каждой ступени.

ПРАВИЛА МОНТАЖА И ЭКСПЛУАТАЦИИ ВАРИАТОРНЫХ РЕМНЕЙ И ШКИВОВ

1. Вариаторные клиновые ремни (один или несколько) работают в шкивах с канавками или между профилированными дисками. Профили ремней и канавок таковы, что имеется контакт только между боковыми (рабочими) поверхностями ремней и боковыми гранями канавок шкивов или дисков.

2. Рабочие канавки шкивов и дисков должны быть чистыми; необходимо исключить возможность попадания в них смазки и растворителей.

3. При работе ремней комплектами, в случае выхода из строя одного из ремней, снимается весь комплект. Недопустима комплектация новых ремней с ремнями, бывшими в эксплуатации. Ремни, бывшие в употреблении, подбирают отдельными комплектами.

Комплект состоит из ремней, входящих в одну и ту же группу, номер которой маркируют на ремне. Всего групп 1-11: чем

выше номер группы, тем точнее длины ремней.

4. Натяжные ролики в клиноременных вариаторах не должны применяться.

Дополнительные источники

Вариаторы типа BP с широким клиновым ремнем с двумя регулируемыми шкивами. Основные параметры - ГОСТ 22931-

Ремни вентиляторные клиновые и шкивы для двигателей автомобилей, тракторов и комбайнов - ГОСТ 5813-76.

Ремни плоские приводные резинотканевые. Технические условия - ГОСТ 23831- 79.

Ремни приводные клиновые и шкивы для сельскохозяйственных машин - ГОСТ 1284.1-89.

Машиностроение. В 40 томах. Том IV-1. Детали машин. Конструкционная прочность. Трение, износ, смазка / Под рсД-Д.Н. Решетова. М.: Машиностроение, 1995.

Глава VII

ВИНТОВЫЕ ПЕРЕДАЧИ И ХРАПОВОЕ ЗАЦЕПЛЕНИЕ

ВИНТОВЫЕ ПЕРЕДАЧИ

РАСЧЕТ ХОДОВЫХ ВИНТОВ

Исходные данные. Тяговое усилие Q, Н ; наружный d , средний dj и внутренний dl диаметры винта, мм; ход винтовой линии S, мм; число заходов резьбы z; длина гайки / , мм; предел текучести Сту

материала винта, МПа. Резьбу ходовых винтов делают преимущественно трапецеидальной.

Расчет на прочность (рис. 1). Угол подъема винтовой линии резьбы

Tidj

КПД передачи

tg([3 + p)

где при малых скоростях скольжения

(0,01 м/с) угол трения р 6 8.

Допускаемое напряжение в материале винта, МПа,

33,5

Расчетная площадь сечения винта, мм,

F = OJSSd Приведенное напряжение винта, МПа,

1 + 1,6

ndiJ

Расчет иа износостойкость. Рабочая вы-

Среднее давление на рабочих поверхностях резьбы, МПа,

1 QS

тг izdjfj

- по табл. 1.

Расчет на устойчивость (рис. 2). За расчетную длину винта L принимают наибольшее возможное расстояние между опорами винта.

Дополнительные исходные данные: диаметр левой опоры винта

(/оп > мм; диаметр правой опоры винта d

мм; длина левой опоры винта /,

оп

оп >

длина правой опоры винта , мм; модуль упругости материала винта Е, МПа.

Рис. 1. Схема и данные для расчета иа прочность и износостойкость

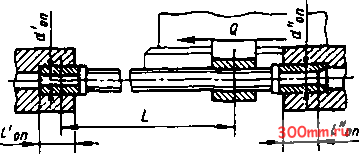

Рис. 2. Схема и данные для расчета
