15. Размеры прямобочных соединений

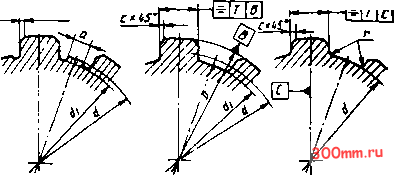

Исполнение!

Исполнение 2 Ь

Исполнение 5

Размеры, мм

1% d X D

Число зубьев

не менее

не менее

Номин.

Пред. откл.

не более

Примечания: 1. Исполнение 1 дано для изготовления валов соединений легкой и средней серий методом обкатывания. Вал соединений тяжелой серии методом обкатывания не Изготовляются.

2. Шлицевые валы исполнении 1 и 3 изготовляются при центрировании по внутреннему диаметру, исполнения 2 - при центрировании по наружному диаметру и боковым сторонам зубьев.

3. Фаска у пазов отверстия втулки может бьпъ заменена круглением с радиусом, равным величине фаски с.

Стандарт не распространяется на сггециальные шлицевые соединения, отличающиеся от приведенных номинальными размерами и видом иентрирования.

ДОПУСКИ и ПОСАДКИ ШЛИЦЕВЫХ ПРЯМОБОЧНЫХ СОЕДИНЕНИЙ

Общие положения, допуски и основные отклонения размеров d, D, Ь шлицевого соединения - по ГОСТ 25346- 89.

Поля допусков шлицевых валов и втулок для образования посадок при различных видах центрирования должны соответствовать указанным в табл. 16, 17, 18.

Поля допусков, заключенные в квадратные скобки, являются рекомендуемыми, а поля допусков, отмеченные звездочками -предпочтительными из числа рекомендуемых (поля допусков, применяемые в ИСО).

При длине шлицевого вала или втулки, превышающей длину комплексного калибра, предельные отклонения от параллельности сторон зубьев вала и пазов втулки относительно оси центрирующей поверхности не должны превышать на длине 100 мм:

0,03 мм - в соединениях повышенной точности, определяемой допуском на размер b от 1Т6 до IT8;

0,05 мм - в соединениях нормальной точности при допусках на размер Ь от IT9 до 1Т10.

Обозначения шлицевых сое/шнений валов и втулок должны содержать:

букву, обозначающую поверхность центрирования;

число зубьев z и номинальные размеры d, Втл b соединения вала и втулки;

обозначения полей допусков или посадок диаметров, а также размера Ь , поме ще иные после соответствующих разме-ров.

Допускается не указывать в обозначении допуски не центрирующих диаметров

Пример условного обозначения соединения с числом зубьев г = 8 , внутренним диаметром d =36 мм, наружным диаметром /)=40 мм, шириной зуба b =7 мм, с центрированием по внуг-реннсму диаметр , с посадкой по диаметру

центрирования - по нецентрирующему

Н12 , Н9

диаметру -7- и по размеру b

w й 1Л Н7 Н12 - Н9

-0 X 36 - х40-х7 -

То же, при центрировании по наружному диаметру с посадкой по диаметру цен-

Н7 F10

трирования и по размеру b :

Z)-8x36 х40111x7- h7 h9

То же, при центрировании по боковым сторонам:

-8 x 36 x40iiix7-5 all f8

Пример условного обозначения втулки того же соединения при центрировании по внутреннему диаметру:

-8 X 36 Н7х40Н12х7Н9. То же, вала:

-8x36 f7x40allx7f9.

Рекомендации по контролю прямобочных шлицевых соединений.

1. Шлицевые соединения контролируют комплексными калибрами, при этом поэлементный контроль осуществляют непро-ходными калибрами или измерительными приборами.

В спорных случаях контроль комплексным калибром является главным.

2. При использовании комплексных калибров отверстие считают годным, если комплексный калибр-пробка проходит, а диаметры и ширина паза не выходят за установленные верхние пределы; вал считают годным, если комплексный калибр-кольцо проходит, а диаметры и толшина зуба не выходят за установленные нижние пределы.
