21. Центрирование по наружному диаметру по ГОСТ 1139-80 Посадки центрирующего диаметра

Поле допуска втулки

Поле допуска вала

Н8 d8

Н8 hi

Н7 п6

Посадки по боковым сторонам шлицев b

Поле допуска втулки

Поле допуска вала

D9 f7

D9 D9 h8 h9

F8 f7

F8 hS

FlO d9

22. Центрирование но боковым сторонам шлицев Посадка по боковым сторонам шлицев

Поле допуска втулки

Поле допуска вала

D9 D9

f8 f9

D9 D9 h8 h9

D9 js7

F8 e8

F8 f8

D9 k7

FlO FlO

f8 f9

FlO FlO h8 h9

FlO js7

FlO k7

ШЛИЦЕВЫЕ ЭВОЛЬВЕНТНЫЕ СОВДИНЕНИЯ С УГЛОМ ПРОФИЛЯ 30° (по ГОСТ 6033-80)

Стандарт распространяется на шлицевые соединения с эвольвентным профилем зубьев, расположенных параллельно оси соединения, с углом профиля 30° и устанавливает исходный контур, форму зубьев, номинальные диаметры, модули и числа зубьев, номинальные размеры и измеряе-

мые величины при центрировании по боковым поверхностям зубьев, а также допуски и посадки.

Стандарт не распространяется на специальные шлицевые соединения, которые отличаются от регламентируемых номинальными размерами и видом центрирования.

На поверхности вершин зубьев вала, полученных методом накатки, допускаются углубления,

23. Исходный контур, форма зубьев и зависнмосп ддя оорсделеши их размеров

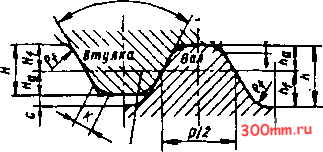

Цекпмфоваине но наружному диаметру

Средняя ~ окружность

Средняя линия

Исходный контур

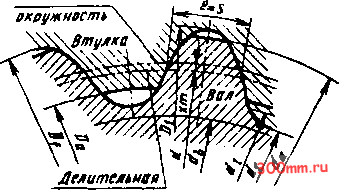

делительная окружность Форма зубьев вала и втулки

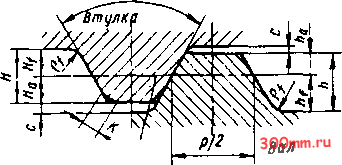

Центрирование по боковым поверхностям зубьев при плоской форме диа впадины

Средняя окружность

Средняя линия

Исходный контур

Дялительная окружность

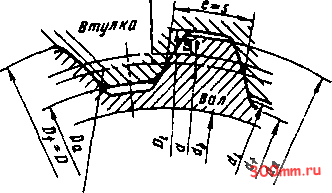

Форма зубьев вала и втулки

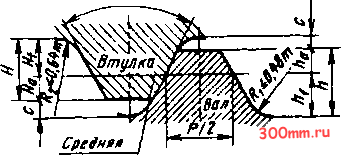

Центрирование по боковым поверхностям зубьев прн закругленной форме диа впадины

Средняя

пиная

Исходный коитур

окружность

Форма зубьев вала и втулки
