Примечания: 1. Предельные значения радиального биения венца Ту по табл. 28.

2. Допускается применять сочетания профилей зубьев с различной формой дна впадины.

3. Допускается применять ценфирование по внуфеннему диамефу.

Выбор значений парамефов шлицевых соединений Иj- и в зависимости от

вила применяемого инсфумента:

1. Номинальный (исходный) диамеф штицевого эвольвентного соединения D по стандарту, как правило, должен быть равен номинальному диамефу отверстия шарикоподшипника.

2. Значения диамефа окружности впадин втулки Df и диамефа окружности

впадин вала df являются номинальными

при высоте ножки зуба Иf hf = 0,55m.

3. Диамеф окружности впадины втулки при обработке универсальным инсфумен-том увеличивается по сравнению с номинальным значением на величину, равную

0,2т , т.е.

Hf 0,65т.

4. Диамеф окружности впадин вала при обработке универсальным инсфументом Уменьшается по сравнению с номинальным значением на величину, равную 0,1т (при

обработке червячной фрезой), и на величину, равную 0,2т (при обработке долбяком).

В этом случае высота ножки зуба вала принимается соответственно равной = 0,6т

и Ау- = 0,65т.

ГОСТ 6033-80 устанавливает номинальные диаметры, модули, числа зубьев и измеряемые величины: номинальные размеры по роликам и длины обшей нормали

(рис. 20, 21, 22). Рис. 21. Длина общей нормали

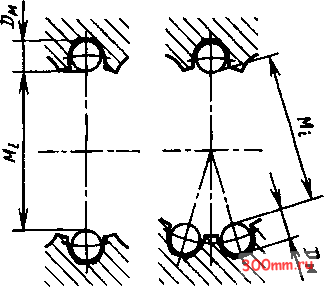

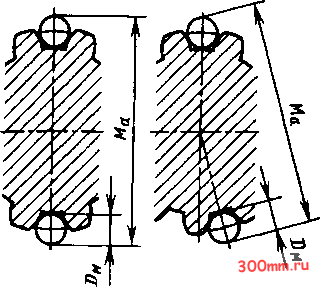

Рис. 20. Размер между роликами

Рис. 22. Длина общей нормали

ДОПУСКИ И ПОСАДКИ ШЛИЦЕВЫХ ЭВОЛЬВЕНТНЫХ СОЕДИНЕНИЙ

Допуски и посадки при центрировании по боковым поверхностям зубьев. 1. Расположение полей допусков ширины впадины Втулки е и толщины зуба вала 5 , а также обозначения допусков, основных отклонений и предельных отклонений должны соответствовать указанным на рис. 23.

Предельные отклонения ширины впадины втулки и толшины зуба вала следует отсчитывать от их общего номинального размера на дуге делительной окружности.

2. Устанавливаются два вида допусков ширины впадины втулки и толщины зуба вала:

Tg(Ts) - допуск собственно ширины впадины втулки (толшины зуба вала), контролируемый отдельно в случаях, когда не применяется комплексный калибр;

Т ~ суммарный допуск, включаюцщ отклонение собственно ширины впадины (толщины зуба) и отклонение формы и расположения элементов профиля впадины (зуба), контролируемый комплексным калибром.

3. Устанавливаются следующие степени точности элементов соединения, определяющие величины Г и ддя втулки и вала, обозначаемые числами:

ширина впадины втулки 7; 9; 11; толщина зуба вала 7; 8; 9; 10; И.

4. Устанавливаются следующие ряды основных отклонений, обозначаемых буквами латинского алфавита (строчной - для вала и прописной - для втулки):

для ширины впадины втулки - Н; для толщины зуба вала - г, р, п, к, h, g, f, d, с, a.

5. Устанавливается обозначение полей допусков размеров е и 5 в виде числа, показывающего степень точности, за которым следует буква, показывающая основное отклонение (для отличия от обозначе-

Распвложение поля допуска ширины впадины е втулки

Поле допуска собственно ширине! SnaduHbt /толщинь/ зува/

Поле допуска для отклонений формы и расположения элементов про(риля

Расположение поля допуска твлиины зуда з дала

24. Отклонение размера е лля втулок
