32. Поля допусков нецентрируюпщх диаметров

Допуски нецентрирующих диаметров.

Допуски и основные отклонения для нецентрирующих диаметров - по ГОСТ 25347-82.

Поля допусков нецентрирующих диаметров должны соответствовать указанным в табл. 32.

Предельные отклонения от параллельности сторон зубьев вала и втулки. Предельные отклонения от параллельности сторон зубьев вала и втулки относительно оси центрирующей поверхности устанавливаются в стандартах на комплексные калибры.

Условные обозначения. Обозначения шлицевых соединений, валов и втулок должны содержать:

номинальный диаметр соединения ТУ, модуль т; обозначение посадки соединения (полей допусков вала и втулки), помещаемое после размеров центрирующих элементов; обозначения посадки по нецен-трируюшим размерам, обозначение настоящего стандарта.

Примеры условных обозначений: соединения Z)=50 мм, т=2 мм с центрированием по боковым сторонам

зубьев, с посадкой по боковым поверхностям зубьев 9H/9g:

50x2x9H/9g ГОСТ 6033-80

то же, для внутренних шлицев соединения:

50х2х9Н ГОСТ 6033-80

то же, для наружных шлицев соединения:

50x2x9g ГОСТ 6033-80

Условное обозначение соединения />=50 мм, т=2 мм с центрированием по наружному диаметру Df, с посадкой по

диаметру центрирования H7/g6, с посадкой по нецентрирующим поверхностям зубьев 9H/9h:

50xH7/g6x2x9H/9h ГОСТ 6033-80

то же, для внутренних шлицев соединения:

50хН7х2х9Н ГОСТ 6033-80 то же, для наружных шлицев:

50xg6x2x9h ГОСТ 6033-80

Условное обозпаченне соединения £)=50 мм, т=2 мм с центрированием по внутреппему диаметру df с посадкой по

диаметру центрирования H7/g6, с посадкой по нецентрирующим боковым поверхностям зубьев 9H/9h:

i50x2xH7/g6 9H/9h ГОСТ 6033-80

то же, для внутренних шлицев соединения: iSOxlxHl 9Н ГОСТ 6033-80

то же, для наружных шлицев соединения: i50x2xg6 9h ГОСТ 6033-80

ТРЕУГОЛЬНЫЕ ЗУБЧАТЫЕ СОЕДИНЕНИЯ

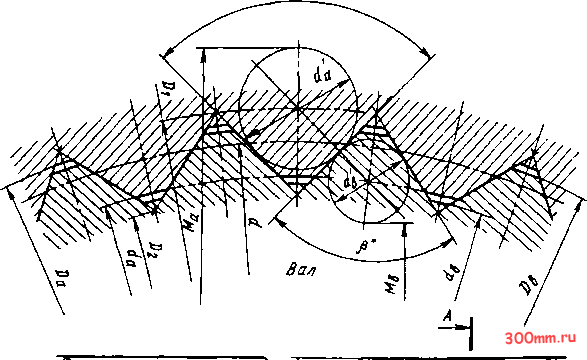

Треугольные зубчатые соединения (рис. 24) применяют главным образом для неподвижного соединения деталей при передаче небольших вращаюших моментов, чтобы избежать прессовых посадок, а также при тонкостенных втулках.

На рис. 20 обозначено: р - угол зуба и впадины отверстия;

- наружный диаметр вала;

da - внутренний диаметр отверстия;

dg - диаметр впадины вала;

Da - диаметр впадины отверстия.

Основные параметры соединений: число зубьев 20-70; модуль 0,2-1,5 мм; угол впадин вала 90; 72 и 60°. Центрирование только по боковым сторонам зубьев.

Наряду с цилиндрическими соединениями применяют и конические (см. рис. 24). Обычно конусность 1:16, угол уклона впадины Р37; размеры зубьев устанавливают по большому основанию конуса (сечение Л~Л).

Соединения впадин зуба на валу 90° с числом зубьев 36 и 48 и номинальными диаметрами от 5 до 75 мм принимают по табл. 33, допуски - по табл. 34. Формулы для определения параметров треугольных соединений приведены в табл. 35.

Выбор размеров, допусков и посадок. Номинальные размеры и выбирают по табл. 36 в зависимости от принятого номинального диаметра, равного наружному диаметру вала.

На чертежах отверстия и вала указывают число зубьев z , угол 90 (см. рис. 24), угол р, диаметр начальной окружности d.

Отберстие

Ш/Ш Л

Цилиндрический За/}

V /A

Коничвсний бйл

Рнс. 24

33. Основные размеры треугольных соединений, мм

Отверстие и вал

Отверстие

* Теоретические диаметры по вершинам указывают на чертеже: наружный D\ только на отверстии, внутренний /?2 Н2 валу.

34. Допуски для треугольных соединений

Предельные отклонения, мм
