Вид резьбы и угол профиля

Число шагов на длине

унифицированная (дюймовая) а=60°

трубная цилиндрическая и коническая а=55°, дюймовая а=55

24.5 мм

10 9 8 7 6 5

1,467 1,629 1,833 2,095 2,444 2,933

1,760 1,955 2,200 2.514 2,933 3,520

1,284 1,426 1,605 1,834 2,139 2,567

1,432 1,591 1,790 2,045 2,387 2,864

1,718 1,909 2,148 2,454 2,846 3,437

1,285 1,427 1,606 1,835 2,141 2,569

3,259

3,911

2,852

3,182

3,818

2,854

3,666

4,399

3,209

3,579

4,295

3,211

4,091

4,909

3,670

4,406

5,287

3,952

4,773

5,728

4,281

4,980

5,976

4,467

5,207

6,248

4,672

5,454

6,545

4,893

5,727

6,872

5,137

Номинальные диаметры проволочек для измерения параметров шлицевых соединений с эвольвентным профилем

Номинальные диаметры d , мм

1,00

2,00

3.25

5,00

7,00

12,00

20,00

35,00

1,25

2,25

3,50

5,25

8,00

14,00

22,00

1.40

2,50

4,00

5,50

9,00

15,00

25.00

1,50

2.75

4,25

6,00

10,00

16,00

28,00

1,75

3,00

4,50

6,50

11,00

18,00

30,00

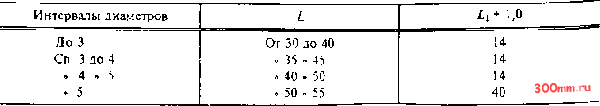

Длины проволочек L и рабочей поверхности Х.]

Размеры, мм


Примечание Д;1ину проволочек, предназначенных пля применения с приспособлением лля устаиоцки ма прибор, мс уста пакт и на ют



39. Предельные отклонення диаметров проволочек н роликов в зависимости от классов точности О н 1 (по ГОСТ 2475-88)

Интервалы

Предельные отклонения, мм

диаметров dp , мм

Класс точности 0

Класс точности 1

До 4,980

±0,3

От 5,176 до 8,690

±0,4

±0,5

От 10,353 до 26,069

±0,5

±1,0

От 28,000 до 35,000

Примечание. Отклонения формы рабочей поверхности проволочки и ролика (любое отклонение от круглости или профиля продольного сечения) должны находиться в пределах допуска на диаметр.

Критерием предельного состояния является несоответствие требованиям табл. 39.

Технические требования. Проволочки и ролики следует изготовлять размерами:

от 0,045 до 0,346 мм для типа I,

* 0,115 4,980 мм * II,

* 5,176 * 35,00 мм III.

Конструкция проволочек должна обеспечивать возможность их применения с приспособлениями для подвешивания или установки на приборе.

Примечание. Приспособление для подвешивания проволочек на приборе должно иметь отверстие для подвешивания диаметром не менее 2,5 мм и обеспечивать расстояние от центра этого отверстия до середины длины проволочки не менее 55 мм.

Проволочки и ролики следует изготовлять из углеродистой стали УЮА, У12А по ГОСТ 1435-90; из хромистой стали X - по

ГОСТ 5950-73; из подшипниковой стали ШХ15 - по ГОСТ 801-78.

Допускается изготовлять проволочки и ролики из быстрорежущей стали.

Рабочие поверхности проволочек и роликов диаметром г/д >0,866 мм должны

иметь хромовое либо другое износостойкое покрытие.

Нерабочие поверхности проволочек и роликов без износостойкого покрытия должны быть подвергнуты антикоррозионной обработке.

Твердость рабочих поверхностей проволочек и роликов из углеродистой и хромистой сталей - не ниже 59 HRC\ из быстрорежущей стали - не ниже 63 HRC.

Допускается проволочки типа I изготовлять с твердостью не ниже 51 HRC.

Проволочки и ролики для измерения среднего диаметра наружной резьбы следует изготовлять двух классов точности: О и 1. Проволочки и ролики для измерения параметров шлицевых эвольвентных соединений - класса точности 1.

Параметр шероховатости Ra по ГОСТ 2789-73 рабочих поверхностей проволочек и роликов - не более 0,04 мкм.

На рабочих поверхностях проволочек и роликов не должно быть дефектов, ухудшающих их эксплуатационные качества.

Проволочки и ролики следует выпускать комплектами, состоящими:

из 3 шт. одного типа с равными номинальными диаметрами - для измерения среднего диаметра наружных резьб;

из 2 шт. одного типа с равными номинальными диаметрами - для измерения параметров шлицевых соединений.

Проволочки и ролики следует подвергать старению и размагничиванию.

Полный установленный ресурс проволочек и роликов - не менее 2000 измерений.

РАСЧЕТ НА ПРОЧНОСТЬ (рнс. 25)

Боковые поверхности зубьев шлицевого соединения работают на смятие, а основание их - на изгиб и срез.

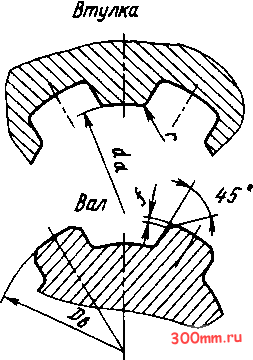

Рис. 25

Для применяемых соотношений элементов шлицевых соединений основным является расчет на смятие:

Ф=(0,7+0,8) - коэффициент, учитывающий неравномерность распределения нагрузок по рабочим поверхностям зубьев; обычно принимают ф=0,75;

F - площадь всех боковых поверхностей зубьев с одной стороны на 1 мм длины

мм/мм;

F Z ~ прямобочных

(прямоугольных) зубьев; здесь Z число зубьев; - наружный диаметр зубьев вала, мм; da - диаметр отверстия шлицевой втулки, мм; / - размер фаски, мм; г - радиус закругления, мм; / = 0,8тг для эвольвентных зубьев; т -модуль, мм;

для треугольных зубьев; I - рабочая длина зуба, мм;

ср -

прямобочных

loV,

где riax наибольший допустимый вращающий момент, передаваемый соединением, Нм;

(прямоугольных) зубьев; Гер = 0,5а для эвольвентных и треугольных зубьев;

- допускаемое напряжение на смя-

тие, МПа (табл. 40).

40. Допускаемые напряжения на смятие боковых поверхностей зубьев

шлицевых соединений

Специальная

термообработка

Условия

рабочих

поверхностей зубьев

Соединение

эксплуатации

не производится

производится

, МПа

Неподвижное

60-100

100-

-140

80-120

120-

-200

Подвижное без нафузки

15-20

20-30

25-40

Подвижное под нафузкой

а - тяжелые условия эксплуатации: нафузка знакопеременная с ударами в обоих направлениях; вибрации большой частоты и амплитуды; условия смазки (для подвижных соединений) плохие; небольшая твердость деталей соединения; невысокая точность соосности ступицы н вала, 6 средние условия эксплуатации; * - легкие условия эксплуатации.
