2. Цепи многорядные

Размеры в мм

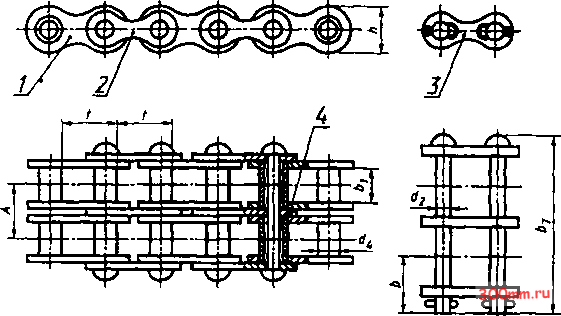

Цепи прнволные втулочные двухрядные типа 2ПВ

/ - внутреннее звено; 2 - наружное звено; 3 - соединительное звено; 4 - промежуточная пластина

2ПВ-9,525-20

Цепи прнволные роликовые двухрядные типа 2ПР

1 I

/ - внутреннее звено; 2 - наружное звено: 3 - соединительное звено; 4 - переходное звено; 5 - двойное переходное звено; 6 - промежуточная пластина

Цепи приводные роликовые трехр{1дные типа ЗПР

Ш -Е

1 - внутреннее звено: 2 - наружное звено; 3 - соединительное звено; 4 - переходное звено; 5 - двойное переходное звено; 6- промежуточная пластина

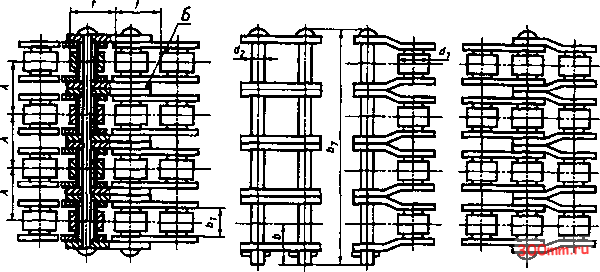

Цепн приводные роликовые четырехрядные типа 4ПР

1 - внутреннее звено; 2 - наружное звено; 3~ соединительное звено; 4- переходное звено; 5-двойное переходное звено; б - промежуточная пластина

Примеры условных обозначений цепей и комплектующих изделий.

Цепь приводная роликовая однорядная шага 12,7 мм с расстоянием между внутренними пластинами by = 7,75 мм и с разрушающей нагрузкой 18,2 кН;

Цепь ПР-12,7-18.2 ГОСТ 13568-97 То же, с расстоянием между внутренними пластинами = 5,40 мм:

Цепь ПР-12.7-18,2-1 ГОСТ 13568-97 Комплектующие изделия для этой цепи:

звено соединительное -Звено С-ПР-12.7-18,2 ГОСТ 13568

звено двойное переходное -Звено П2-ПР-Г2,7-18,2 ГОСТ 13568 звено переходное -

Звено П-ПР-12,7-18,2 ГОСТ 13568

Цепь приводная роликовая трехрядная

шага 25,4 мм с разрушающей нагрузкой

171 кН:

Цепь ЗПР-25,4-171 ГОСТ 13568-97 Цепь приводная втулочная двухрядная шага 9,525 мм с разрушающей нагрузкой 20 кН:

Цепь 2ПВ-9,525-20 ГОСТ 13568-97 Цепь приводная роликовая с изогнутыми пластинами шага 103,2 мм с разрушающей нагрузкой 650 кН:

Цепь ПРИ-103.2-650 ГОСТ 13568-97
