Примечания: I. Если no условиям работы в узлах вместо примененных подшипников классов точности 5 и 4 могут быть использованы подшипники классов точности О или 6, то допускается обработку вала и корпуса производить соответственно по 6-му и 7-му квалите-там. 2. В скобках даны поля допусков ограниченного применения. 3. Жирным шрифтом выделены посадки для основных типов соединений. 4. Для подшипников классов точности 5, 4 и 2 допускается производить обработку вала и отверстия корпуса соответственно по 6-му и 5-му квалитетам при условии обеспечения посадки колец и технических требований к посадочным поверхностям, установленных адя соответствующих классов точности подшипников.

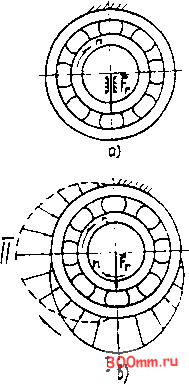

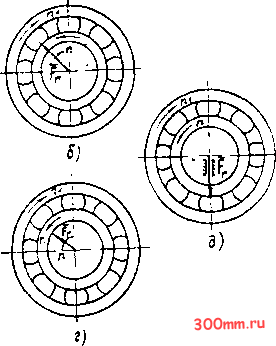

Рве. 35. Случав циркуляционного нагружения внутреннего кольца (а, б), наружного кольца (в, г), обоих колец (д)

не, а следовательно, и всей посадочной поверхности вала или корпуса. Такое на-фужение имеет место, например, когда кольцо вращается относительно постоянной по направлению радиальной нафузки, а также когда нафузка вращается относительно неподвижного или подвижного кольца (рис. 35). На этом рисунке представлены случаи циркуляционного нафужения внуфеннего кольца (рис. 35, а и б), наружного кольца (рис. 35, в и г), обоих колец (рис. 35, д). Показана также эпюра нормальных напряжений на посадочной поверхности корпуса (рис. 35, в), перемещающаяся по мере вращения нафузки с

частотой вращения п.

Колебательное нагружение - нафужение, при котором неподвижное кольцо подшипника подвергается одновременному воздействию радиальных нафузок: постоянной по

на него воздействует через вал постоян нафузка F, а внутреннее кольцо враша ся совместно с приложенной к нему фузкой F, возникающей от дисбаланса

направлению F и вращающейся F.

меньшей или равной по величине F. Их

равнодействующая совершает периодическое колебательное движение, симмефич-

ное относительно направления , причем

она периодически воспринимается последовательно через тела качения зоной нафужения кольца и передается соответствующим офаниченным участкам посадочной поверхности.

Такое нафужение возникает, например, на неподвижном наружном кольце, когда

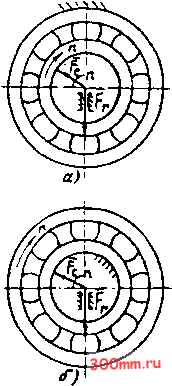

Рис. 36. Случаи колебательного нагружения наружного кольца при циркуляционном

нагружении внутреннего кольца (а), внутреннего кольца при циркуляционном нагружении наружного кольца (ff); круговая диаграмма изменения равнодействую-

щей силы /у при

(рис. 36, а). При bpdLUxtnm наружного .окъш совместно с нагрузкой \ jitbdi.. тельное нагружение возникает ка неподвижном внутреннем KCiRhwt (рис. 36, 6). Равнодействующая -иатга

изменяется от

шатунного привода, кольца подшипников вала устанавливают, как при циркуляционном виде нагружения.

В табл. 83 приведены виды нафужения колец подшипников качения при радиальных нафузках в зависимости от условий работы.

и колеблется по

направлению за один оборот вала в преде-угла офаниченного точками А vi В т кпуговой диафамме (рис. 36, в), симметрично относительно линии действия силы

равнодействующая

изменяется от О до 2

Еа1И нафузка постоянного направления

рав-

меньше вращающейся, т.е. нодействующая вращается, изменяясь по

значению и направлению от

(круговая диафамма, рис. 37, в).

В этом случае кольца являются либо мест-но нафуженными (внутреннее на рис. 37, д; наружное на рис. 37, б), либо циркуля-ционно нафуженными (наружное на рис. 37, а, внуфеннее на рис. 37, б), в зависимости от схемы приложения сил.

При неопределенном нафужении , например когда нафузка на подшипники качения вала приложена одновременно от силы натяжения ремня и от кривошипно-

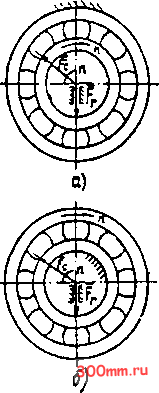

Рис. 37. Случаи местного нагружения внутреннего кольца при циркуляционном нагружении наружного кольца (а), циркуляционного нагружения внутреннего кольца при местном нагружении наружного (б); круговая диаграмма изменения равнодействующей

силы f+c при I F,

<

83. Виды нагружения колец подшипников качения

Условия работы

Виды нагружения кольца

Характеристика нагрузок

Вращающееся кольцо

вн>треннего

наружного

Постоянная по напраатению

Постоянная по направлению и вращающаяся, меньшая постоянной По значению

Постоянная по направлению и вращающаяся, большая постоянной ПО значению Постоянная по направлению

вращающаяся с внутренним

вращающаяся с нар>жным

Внутреннее

Наружное Внутреннее

Наружное

Внутреннее Наружное

Внутреннее и наружное

кольцо в одном или противоположном направлениях

Циркуляционное

Местное Циркуляционное Колебательное

Местное Циркуляционное

Циркуляционное

Местное Циркуляционное

Местное Циркуляционное

Катебательное Циркуляционное

Циркуляционное Местное

Циркуляционное Циркуляционное Местное
