Конические роликоподшипники с регулировкой по внутренним кольцам

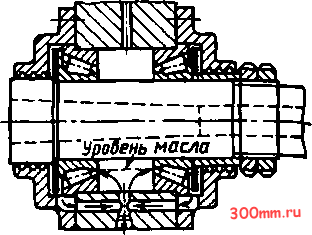

Конические роликоподшипники с упор] бортом установлены на горизонтальном лу. Масло циркулирует по трем-ч< каналам, расположенным ниже его уровця

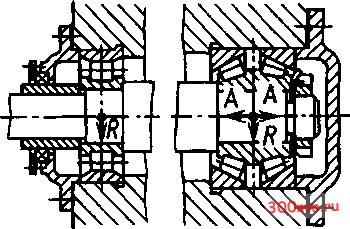

Конические роликоподшипники в сквозной расточке корпуса с применением общего фланцевого стакана, допускающего регулировку вала в осевом направлении.

Сдвоенные радиально-упорные шарию шипники в комбинации с коническим ликоподшипником, что допускает осевые нагрузки, направленные в одну рону

Конический роликоподшипник в глухой крышке, имеющей удлиненную центрирующую часть

Сдвоенные радиально-упорные шарикопсш шипники с установкой между ними KOljj плектовочных колец (или набора проклаДРЧ разной толшины с помощью которых осУ

Конструкция и характеристика

ществляется предварительный натяг в парном комплекте подшипников, что, в свою очередь, приводит к равномерному распределению внешних нагрузок между подшипниками комплекта

По мере износа рабочих поверхностей деталей подшипников осевые и радиальные зазоры могут быть устранены посредством угонь-шения внутреннего или утолщения наружного комплектовочного кольца (либо изменением толщин прокладок).

Упорный одинарный шарикоподшипник воспринимает осевую нагрузку одного направле-

Комбинация двойного упорного и радиального шарикоподшипников. Упорный под-*ипник воспринимает только осевые нагруз-* переменного направления, а радиальный только радиальные. Осевые зазоры в упорном подшипнике регулируют набором про-*ок между крышкой и корпусом

Конструкция и характеристика

Комбинация конического роликоподшипника с упорным шарикоподшипником, воспринимающим значительные осевые нагрузки одностороннего направления при небольших частотах вращения. Конический роликоподшипник может воспринимать кроме значительных радиальных небольшие осевые нагрузки противоположного направления. Зазоры в обоих подшипниках выбираются при помощи торцовой крьпики и набора регулировочных прокладок между крышкой и корпусом

Регулировочные прокладки

Комбинация двойного упорного и радиального шарикоподшипников в общей сквозной расточке корпуса. Упорные подшипники Ектспринимают только осевую нагрузку переменного направления, а радиальный - только радиальную

Конструкция и характеристика

Парный комплект конических ролик( шипников в комбинации с радиалышм. ликоподшипником. Исключается ность заклинивания подшипников при пературных изменениях длины вала вие обеспечения свободного осевого мещения внутреннего кольца левого шипника вместе с роликами othoci наружного (плавающая опора)

ТОРЦОВЫЕ КРЫШКИ УЗЛОВ ПОДШИПНИКОВ КАЧЕНИЯ

Торцовые крышки предназначены для герметизации подшипников качения, осевой фиксации подшипников и восприятия осевых нагрузок.

Крышки каждого типа изготовляют двух исполнений: 1 - с креплением винтами;

2 - с креплением болтами.

Допускается изготовление на крышках отверстий для смазки или установки масленок.

При использовании крышек для монтажа подшипников с выступающими элементами сепараторов необходима проверка наличия зазора между крышкой и сепаратором.

Технические требования - по ГОСТ 18514-73. Материал крышек: чугун с механическими свойствами не ниже, чем у чугуна марки СЧ15 по ГОСТ 1412-85. Допускается изготовление крышек из стали по ГОСТ 380-94 и 1050-88.

Предельные отклонения размеров отливок - по ГОСТ 26645-85.

Уклоны формовочные - по ГОСТ 3212-80.

Предельные отклонения от па] ности плоскостей Я и Я1 - по 7 стс тчэчности ГОСТ 24643-81-

Предельные значения торцового 61 плоскости П относительно цилиндр поверхности диаметром D (поле д h9).

Предельные значения радиального ния поверхностей П2 и Из относ поверхности диаметром D - по 1 стс тчэчности ГОСТ 243-81-

Неуказанные предельные откло размеров обработанных поверхностей: Н hl4; ± /2/2.

Предельные смещения осей отве под крепежные детали от номин расположения должны быть: для d = t* 5,8 мм - не более 0,2 мм; для размеров - не более 0,25 мм.

На наружной поверхйости вф должно быть нанесено их условное чение (без проставления слова *кр по соответствующему стандарту.

Внутренние необработанные повср; сти крышек должны быть покрыты товкой.
