147. Дополюпельные рекоме1щуемые размеры элементов торцовых крышек узлов подшипников качения

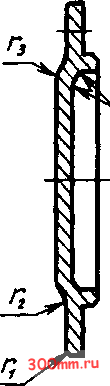

Крышка по ГОСТ 18511-73

Крышка по ГОСТ 18512-73

Крышка по ГОСТ 18513-73

Основные размеры различных торцовых крышек узлов подшипников качения приведены в табл. 143-146.

Размеры, мм

КОРПУСА ПОДШИПНИКОВ КАЧЕНИЯ

Корпуса предназначены для применения в оборудовании с раздельной установ кой опор валов - при больших длинах валов и в других случаях.

Корпуса подшипников качения изготовляют типов ШМ, УМ, ШБ, УБ, РШ по ГОСТ 13218.1-80 + ГОСТ 13218.10-80 дад подшипников с наружным диаметром J) = 4700 мм по ГОСТ 28428-90, ГОСТ 5721-75, ГОСТ 8545-75.

148. Корпуса тала ШМ (по ГОСТ 13218.1-80)

Для /> 110 + 150 мм

Для /> = 47 + 52 мм

d, BuffA

2ат6 под штифт

Для 062- too MM

Размеры, MM

Пример условного обозначения корпуса типа ШМ, исполнения I, Z) = 90 мм:

Корпус ШМ 90 ГОСТ 13218.1-80
