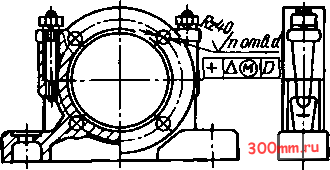

Для D 230-250 мм

Для П2703тмм

RzW. W)

Д/1Я П=725мм

M12 под рымдолт Вид6 для корпусов \ § B25DiJ10MM \

-р/ \ d2 2 отв. dj под

2о/пб. штифт

конический

я: В

m X X

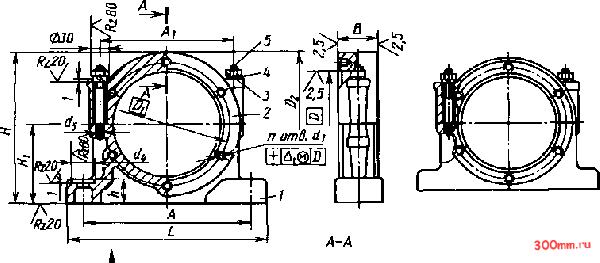

/ - основание корпуса; 2 - крышка; 3 - гайка; 4 - шайба; 5 - шпилька

Пример условного обозначения корпуса типа РУ, D = 230 мм:

Корпус РУ 230 ГОСТ 13218.10-80

То же, основания:

Основание РУ 230/1 ГОСТ 1321810-80

То же, крышки:

Крышка РУ 230/2 ГОСТ 13218.10-80 Корпуса подшипников качения изготовляют также по ГОСТ 13218.2-80, ГОСТ 13218.4-80, ГОСТ 13218.6-80, ГОСТ 13218Я -80.

ТОРЦОВЫЕ КРЫШКИ УЗЛОВ подшипников КАЧЕНИЯ

Дополнительные источники

1. Перель Л. Я., Филатов А. А. Подшипники качения. Расчет, проектирование и обслуживание опор: Справочник. 2-е изд., перераб. и доп. М.: Машиностроение, 1992.

2. Подшипниковые узлы современных машин и приборов: Энциклопедический справочник / В. Б. Носов, И.М. Карпухин, Н-Н. Федотов и др.; Под общ. ред, В.Б. Носова. М.: Машиностроение, 1997.

3. Решетов Д.Н., Леликов О. П. Расчет подшипников качения при переменных нагрузках. Изв. вузов. Машиностроение. 1984. №12.

4. Дунаев П.Ф Леликов О. П. Расчет допусков размеров. 2-е изд., перераб. и доп. М.: Машиностроение, 1992.

ГОСТ 4.479-87 СПКП. Подшипники качения. Номенклатура показателей.

ГОСТ 520-89 Подшипники качения. Общие технические условия.

ГОСТ 3189-89. Подшипники шариковые и роликовые. Система условных обозначений.

ГОСТ 3325-85. Подшипники качения. Поля допусков и технические требования к посадочным поверхностям валов и корпусов. Посадки.

ГОСТ 3395-89. Подшипники качения. Типы и конструктивные исполнения.

ГОСТ 3478-79. Подшипники качения. Основные размеры.

ГОСТ 18854-94. Подшипники качения. Статическая грузоподъемность.

ГОСТ 18855-94. Подшипники качения. Динамическая расчетная грузоподъемность и расчетный ресурс (долговечность).

ГОСТ 20918-75. Подшипники качения. Метод расчета предельной частоты вращения.

ГОСТ 24810-81. Подшипники качения. Зазоры. Размеры.

ИСО 5593-84. Подшипники качения. Терминологический словарь.
