Глава III МУФТЫ

ПОСТОЯННЫЕ МУФТЫ

1. Втулочные муфты (по ГОСТ 24246-80)

Назначение: для соединения соосных цилиндрических валов при передаче вращающего момента от 1 до 12 500 Нм без смягчения динамических нагрузок и ограничения частоты вращения.

Исполнение 1 с коническими штифтами

Исполнение 2 с призматическими шпонками

2 отд.

1 - втулка; 2 - штифт по ГОСТ 3129-70

/ - втулка; 2- винт по ГОСТ 1476-93; J - кольцо по ГОСТ 2833-77; - - шпонка по ГОСТ 23360-78

Номинальный вращающий момент Т, Н м, для исполнения

d для исполнений

1,2.3

I ряд

2 ряд

L для исполнений

1> 2, 3

Муфты используются в климатических исполнениях У и Т, для категорий 1, 2, 3, климатических исполнений УХЛ и О, для категорий 4 по ГОСТ 15150-9.

Муфты изготовляют в четырех исполнениях:

\ с цилиндрическим посадочным отверстием и коническими штифтами по ГОСТ 3129-70;

2 - с цилиндрическим посадочным отверстием и призматическими шпонками по ГОСТ 23360-78;

3 - с цилиндрическим посадочным отверстием и сегментными шпонками по ГОСТ 24071-80;

4 - с прямобочными шлицами по ГОСТ 1139-80.

Внимание! ГОСТ 24246-96, который введен с 1 июля 2000 г., приведен на с. 876

Размеры, мм

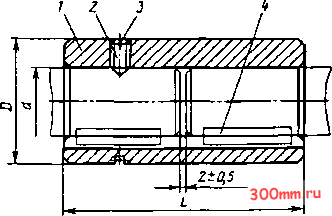

Исполнение 3 с сегментными шпонками

Исполнение 4 с прямобочными шлицами

/ - втулка; 2~-ГОСТ 1476-93; 3-ГОСТ 2833-77; 4

винт по кольцо по - шпонка по ГОСТ 24071-80

/ Z 3

Z±QJ5

} - втулка; 2 - винт по ГОСТ 1476-93; J - кольцо по ГОСТ 2%ЪЪ-11
