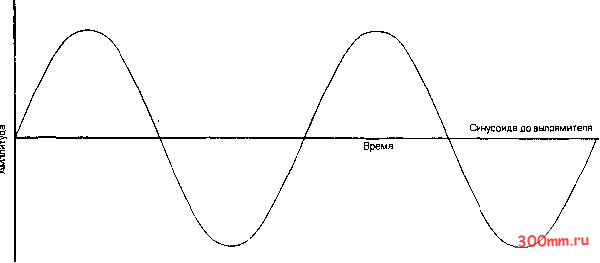

Однополупериодный выпрямитель

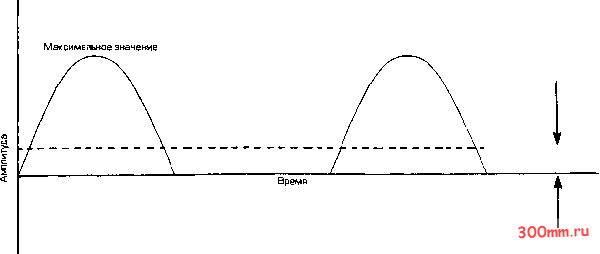

Среднее значение выпрямленного тока - 37% от максимального

Двухполупериодный выпрямитель

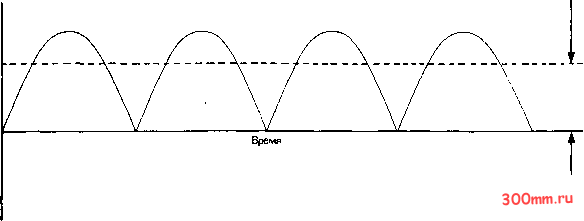

Среднее значение выпрямленного тока - 63% от максимального

Рис. 3.9. Ток не выходе генератора и выпрямителя

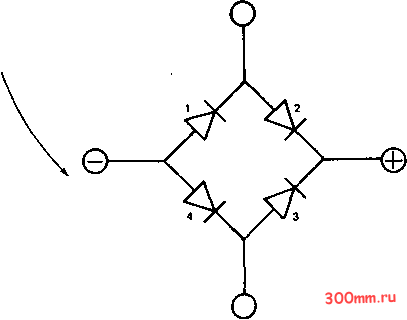

Эквивалентная схема

Диоды

Соединительные и охлаждающие ребра

tf V

Переменный ток

Переменный ток

Внутренний стяжной болт

Wii>H<hW

Переменный

Переменный ток

Схему можно перерисовать так

Переменный ток

Переменный

Рис. 3.10. Одна из конструкций двухполупериодного выпрямителя

6 Трехфазный выпрямитепь имеет тот же принцип действия, что и двухполупериодный. На рис. 3.11 показано соединение трехфазного генератора с трехфазным выпрямителем. Поскольку генератор имеет три пары полюсов, выпрямленный ток будет состоять из шести полуволн синусоид за один оборот генератора (см. рис. 3.12) и средний ток будет лишь не намного ниже пиковых знечений каждой полуволны.

Имейте в виду, что приведенные схемы еше не являются схемами зарядки аккумулятора, поскольку они должны быть дополнены устройствеми регулирования выходных параметров генератора.

7 Генератор делеется трехфазным, чтобы с максимальной пользой использовать габариты статора, так что практически весь стетор занят обмотками. Каждая из обмоток работает как однофазная, т.е. дает на выходе одну синусоиду напряжения.

8 Некоторые французские фирмы выпускают однофазные генераторы для автомобилей, которые не требуют большого потребления тока. Однофазные генераторы дешевле трехфазных и, к тому же требуют установки только однофазного двухпопупериодного выпрямителя.

В Системы возбуждения

1 Возбужденна - это термин, используемый инженерами-электриками, ознечаюший создание магнитного поля. Простой мегнит, используемый в этой главе для иллюстрации работы генератора, конечно способен создать ток в обмотках генеретора но постоянный мегнит перестает быть постоянным под действием вибраций и нагрева.

Блок выпрямителей

Аккумулятор

Трехфазный генератор (ротор не показан)

Кузов автомобиля

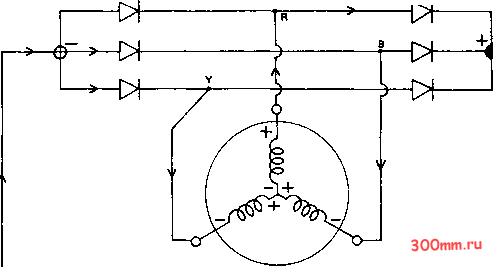

Рис. 3.11. Трехфазный выпрямитель. Показан момент, когда на фазе Я напряжение максимально

Напряжение ипи ток

-Y R -В Y -R В -Y R -В Y -R

R, В, Y-фазы генератора

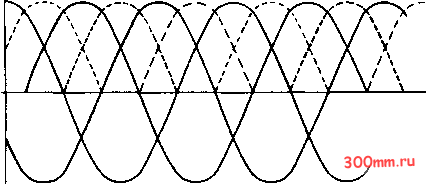

Рис. 3.12. Напряжение или ток на выходе трехфазного выпрямителя
