1 Генератор и регулятор напряжения обычно расположены на некотором расстоянии от аккумулятора. В связи с тем, что автомобильное электрооборудование потрабляет довольно большой ток, напряжение на аккумуляторе может отличаться от непряжения генератора из-за падения напряжения в проводах.

2 Напряжение аккумулятора можно подать на вход регулятора (контакт В+) непосредственно с клеммы аккумулятора отдельным проводом (см. рис. 3.27). Смысл такого соединения в том, чтобы исключить падение напряжения на проводах. Этот способ регулирования носит название регулирование по напряжению аккумулятора .

3 Другой способ управления регулятором состоит в том, что контакт В+ регулятора имеет внутренне соединение с положительной выходной клеммой генератора. Это тот самый провод, который подходит к стабилитрону, управляющему работой регулятора. Этот тип управления можно назвать саморегулированием . Большинство современных генераторов имеют именно такой тип управления.

Таким образом, при саморегулировании генератор всегда выдает всегда одно и то же расчетное напряжение, не зависящее от нагрузки на аккумулятор. Реализеция регулятора этого типа показене на рис. 3.2В (регулятор Lucas ACR).

Обратнея связь через элементы R, R3, С, и С обеспечивают быстрое переключение усилителя мощности на транзисторе ТЗ из полностью включенного в полностью выключенное состояние, поскольку промежуточныа состояния транзистора могут вызвать его перегрев.

4 На рис. 3.2В и 3.30 показан диод зашиты от перенапряжения, который ограничивает напряжаниа на выходе генаратора в случаа обрыве провода, соединяющего генератор с аккумуляторам при работающем двигателе.

Обычно при исправной цепи заряда аккумулятор сглаживает все пиковые броски напряжения, которые возникают, в основном, из-за работы системы зажигания. Если по какой-то причине аккумулятор оказывается отсоединенным от генераторе, то пиковые броски напряжения могут повредить транзисторы регулятора. Защитный диод в этом случае прадотвращает неисправность. При отсутствии этого диода пики напряжения способствовали бы также повышению напряжения на выходе генератора.

Рис. 3.27. Регулирование по непряжению еккумуляторе [системе Lucas]

Сигнальная лампочка

1 К системе зажигания

>R4

Желтый

♦o\p-

Ключ

зажигания

Диод защиты от перенапряжения

i Магнитное о лоле

JlpoHne

нагрузки

Аккумулятор

Черный

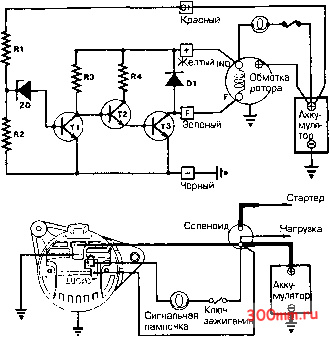

Рис. 3.28. Генеретор Luces ACR с регулятором 14TR

14 Внешние соединения

1 Соединения могут отличаться в зависимости от конструкции генератора. На рис. 3.29,а-г показаны схемы внешних соединений генератора Lucas:

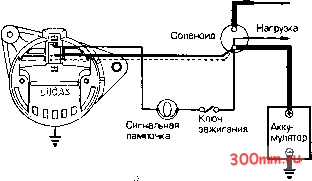

а) Внешние соединения генератора ARC с регулированием по напряжению аккумупятора

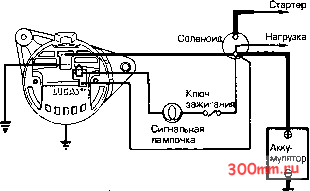

б) Внешние соединения генератора ARC при семорегулиро-вании

Рис. 3.29,а. Внашниа соадинания ганаратора ARC с рагулированиам по напрнжанис аккумулятора

Стартер

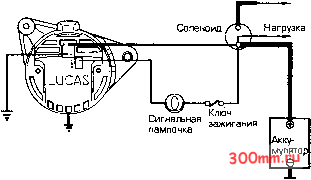

в) Внешние соединения генераторов ARC и Европейского верианта All 5/133 при саморегулировании

г) Клеммы генератора А127

На рис. 3.29,в и 3.29,г показены конструкции кпеммных плет генератора с двумя плоскими контактными пластинами выходной клеммы (+). Обычно это делается для того, чтобы уменьшить контактное сопротивление электрического резъеме проводе с генеретором, но в некоторых случаях, обычно если генератор рассчитан на выходной ток более 35 А, - для двухпроводного соединения генераторе с аккумулятором.

Все генераторы Luces А 127 оснашены регулятореми с саморегулированием и имеют две выходных клеммы для внешних соединений - с двумя плоскими контактеми для разъема и в виде обычной шпильки с креплением проводе под гайку.

На клеммной плате генератора может также располагаться фазовый выход, помеченный буквой W, с которого можно снять напряжение от 7 до 8 вольт для питания тахометра ипи управления воздушной заслонкой.

2 В генераторах Bosh клеммы обычно выполнены в виде шпилек, но иногда - в виде розеток или вилок с плоскими штырями. Они

Конденсатор зашиты от помех

Основная выходная клемма (+)

Блок шеткодержателей и регулятора

Соединение с массой через опору

Рис. 3.2Э,г. Типичные выходные клеммы генератора (А 127)

Рис. 3.29,6. Внашниа соединения генератора ARC при саморегулировании

Стартер

Рис. 3.29,8. Внашниа соадинания генераторов ARC и Европейского варианта А115/133 при саморегулировании

7 Ограничительный диод Рис. 3.30. Маркировка выводов генератора Bosh

имеют маркировку В+, D+, DF и D-, выштампованную на клеммной плате (см. рис. 3.30].

На плате расположен ограничительный диод (в терминологии Bosh - диод отсечки].

15 Устройство генераторов

1 Устройство генераторов может отличаться в деталях. Типичные конструкции современных генераторов переменного тока Bosh и Lucas показаны на рис. 3.31,3.32 и 3.33. Размерный ряд генераторов ARC Lucas xopoujo отработан в процессе производства и выпускается под индексом А. Последняя модель генератора А127 имеет малый вес и почти не требует обслуживания.

Дпя получения большого тока статорные обмотки генератора соединены в треугольник. Щеткодержатель и регулятор генератора смонтированы в виде обшего блока, смонтированного в коллекторной части корпуса (см. рис. 3.33), что позволяет обеспечить легкий доступ к наиболее важным элементам генератора без полной его разборки.

Ограничитель пульсаций напряжения встроен в электронный регулятор.

1В Выходная характеристика

1 Генераторы выпускаются в диапазоне выходного тока от 2S А (Lucas 15ACR) до 85 А (Lucas 24ACR).

Серия А покрывает диапазон от 28 А до 75 А, а последняя серия А127 обеспечивает ток нагрузки от 35 А до 70 А. Генератор начинает выдавать положительный зарядный ток, начиная с 10ОО об/мин. В дальнейшем ток возрастает, как показано на рис. 3.34.

Генераторы Bosh имеют фирменную табличку с идентификационным кодом, который вместе с десятизначным номером позволяет прочесть сведения о размерах, рабочем напряжении, максимальном значении тока, диапазоне частот врашения и другую информацию (см. рис, 3.35).

17 Тепловой режим

1 Генератор работает в тяжелых условиях и перегрев представляет для него серьезную опасность. Кроме того, что генератор расположен близко к двигателю и выхлопному коллектору, в нем еше генерируется и собственное тепловыделение.

Обычно генераторы рассчитаны на работу при температуре окружающей среды от 70 до 8СРС, поэтому для работы в условиях моторного отделения автомобиля они оборудуются вентилятором.

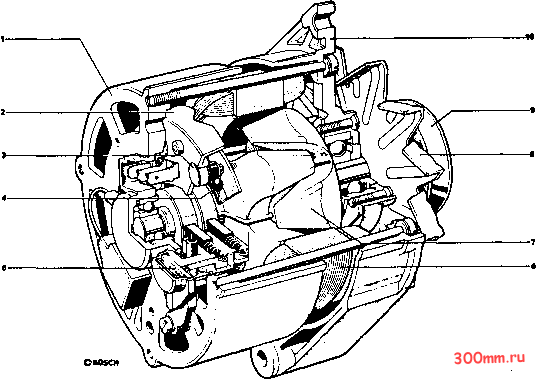

1 Задняя [коппектроная] часть корпуса

2 Выпрямитель

3 Сиповойдиод

4 Диод возбудителя

Регулятор, щеткодержатель и графитовые шетки Статор Ротор

8 Вентилятор

9 Шкив привода

10 Передняя часть корпуса

Рис. 3.31. Устройство генератора Bosh
